PROGETTO X TEXA

Camera climatica TCEM-40+125 per test su motori elettrici

Per un importante centro di sviluppo nel settore automotive, Il Disgelo ha progettato e realizzato una camera climatica dedicata alla validazione termica e climatica di motori elettrici integrati su banco prova dinamometrico.

L’obiettivo del progetto era garantire condizioni ambientali controllate durante prove statiche e di durata su e-motor ad alte prestazioni, mantenendo stabilità climatica anche in presenza di carichi attivi e dissipazione termica.

Requisiti tecnici del cliente

Il cliente richiedeva:


• Campo temperatura esteso da −40 °C a +125 °C

• Modalità climatica con controllo di umidità da 10 a 95 % RH

• Stabilità termica elevata (±1 K in modalità temperatura)

• Deviazione in modalità clima ~ ±0,5 K

• Dew point operativo fino a +89 °C

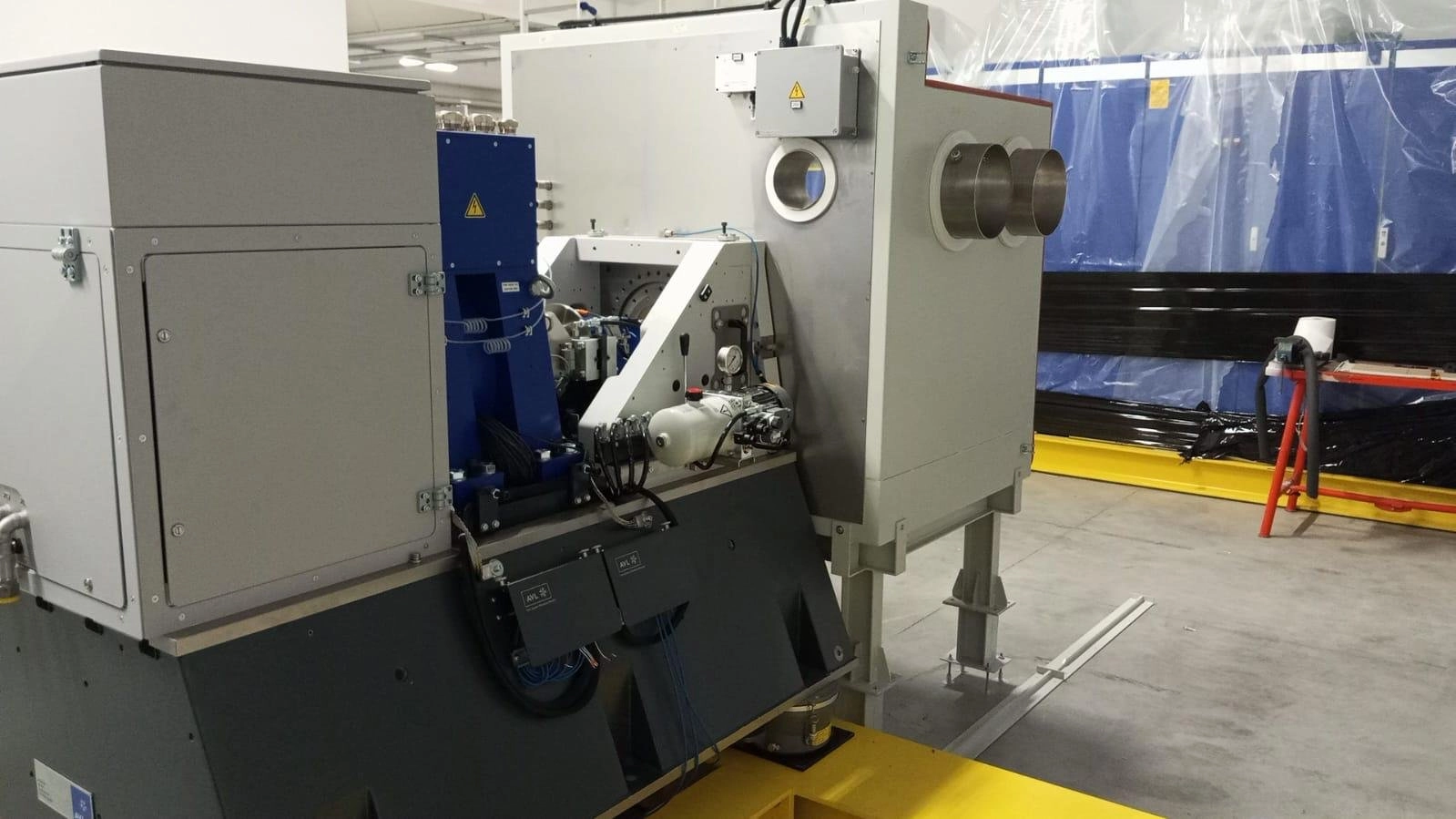

• Integrazione diretta con dinamometro esterno

• Interfaccia meccanica per passaggio albero motore

• Predisposizione multipla per cablaggi, linee refrigerante e utenze

• Gestione e supervisione remota tramite rete industriale

Soluzione tecnica adottata

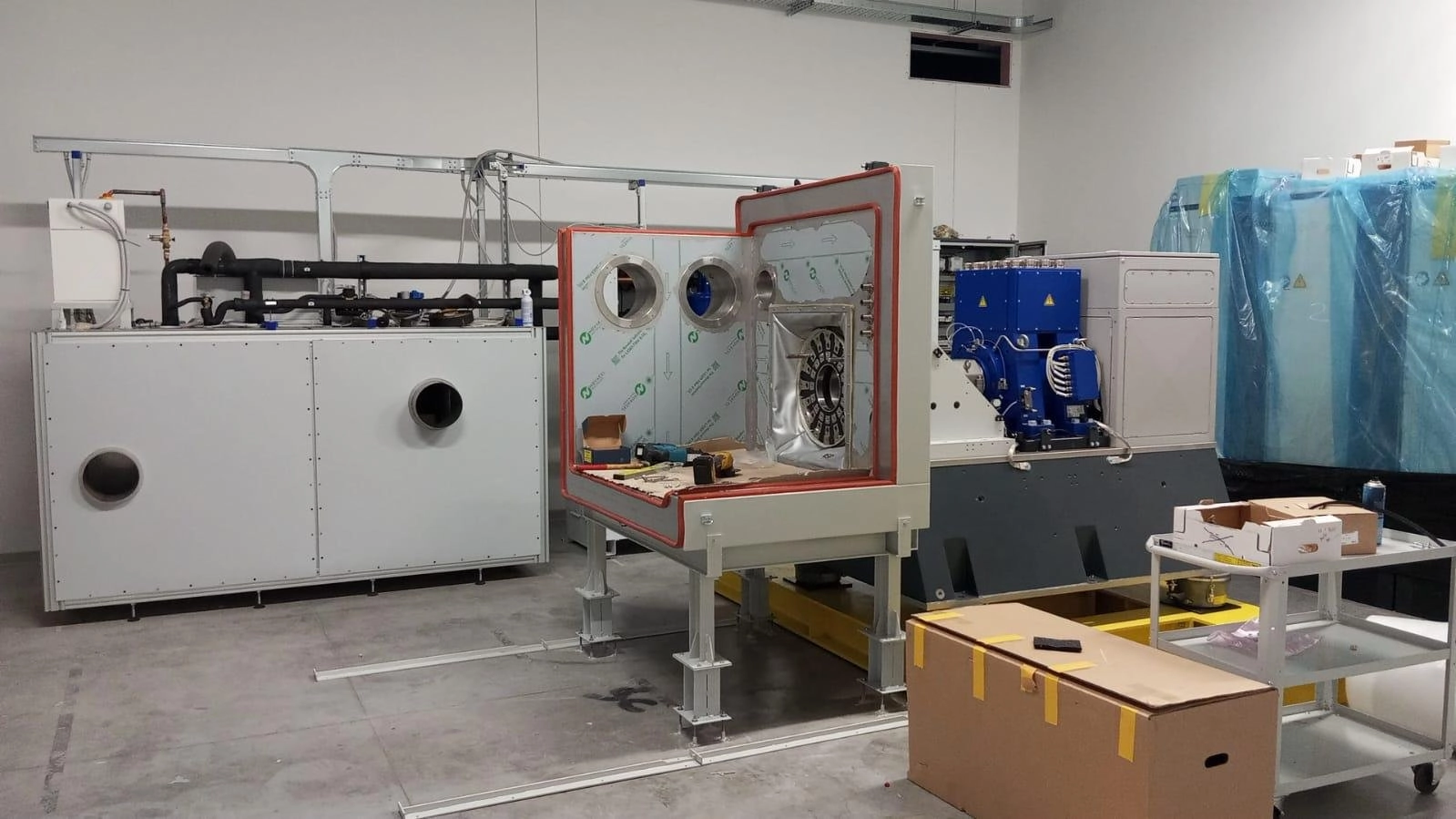

Il sistema è stato configurato con architettura modulare composta da:

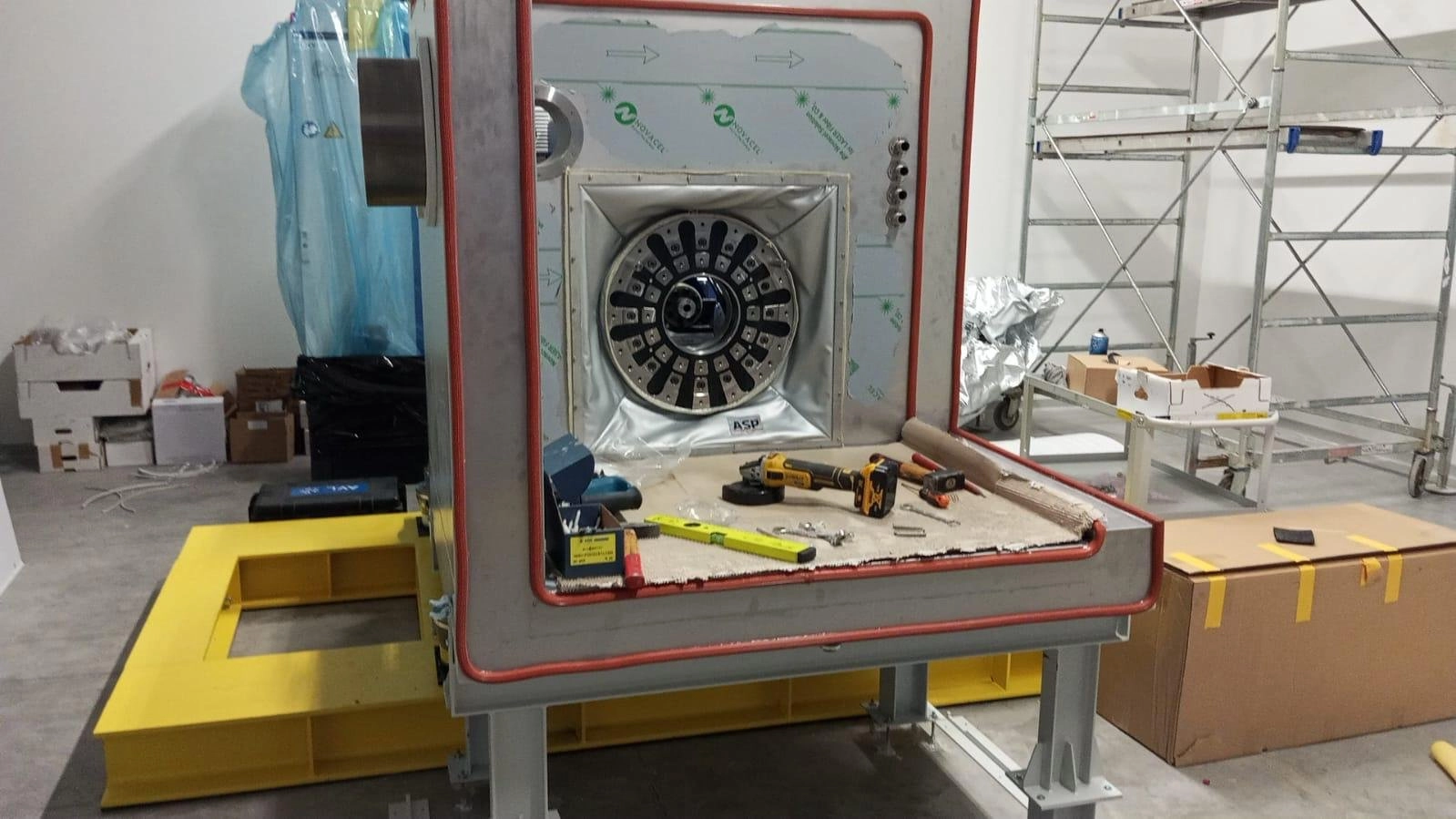

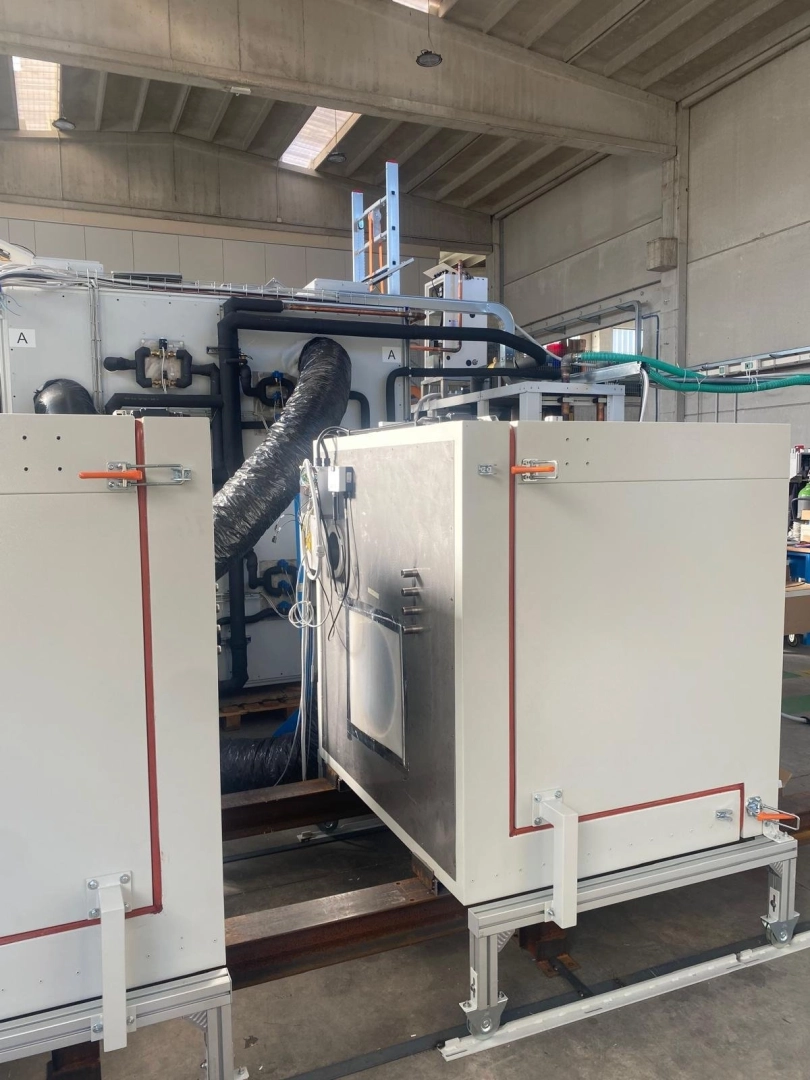

Climatic Chamber Box

Volume utile di circa 1,5 m³, realizzato con:


• Interno in acciaio inox AISI 304

• Isolamento in lana minerale spessore 120 mm

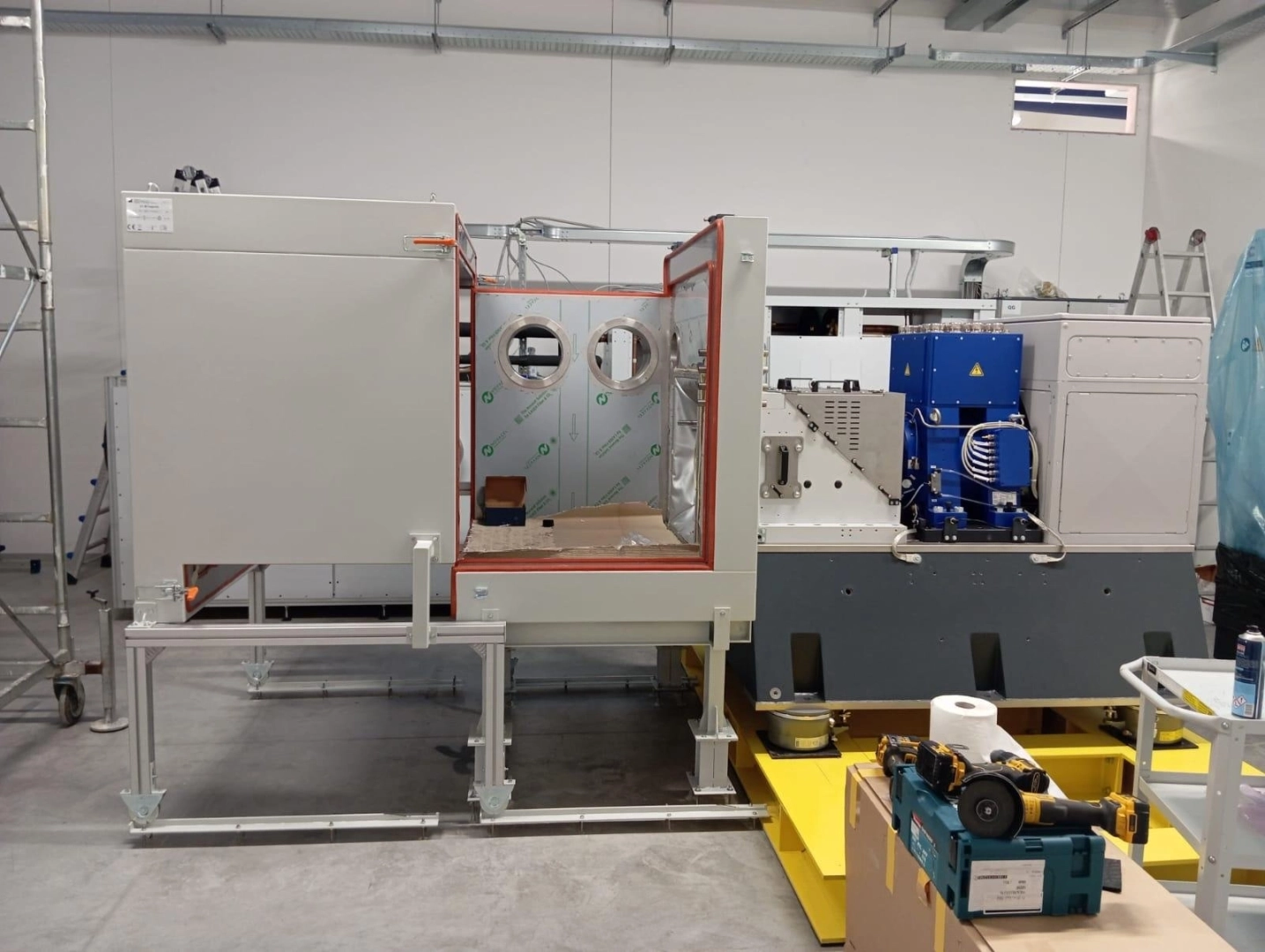

• Parete fissa interfacciata al banco prova

• Parte mobile su ruote per agevolare installazione e manutenzione

La parete tecnica integra:


• 2 connessioni aria Ø 200 mm

• 5 passaggi cavi DN125

• 6 passaggi per linee refrigerante/coolant

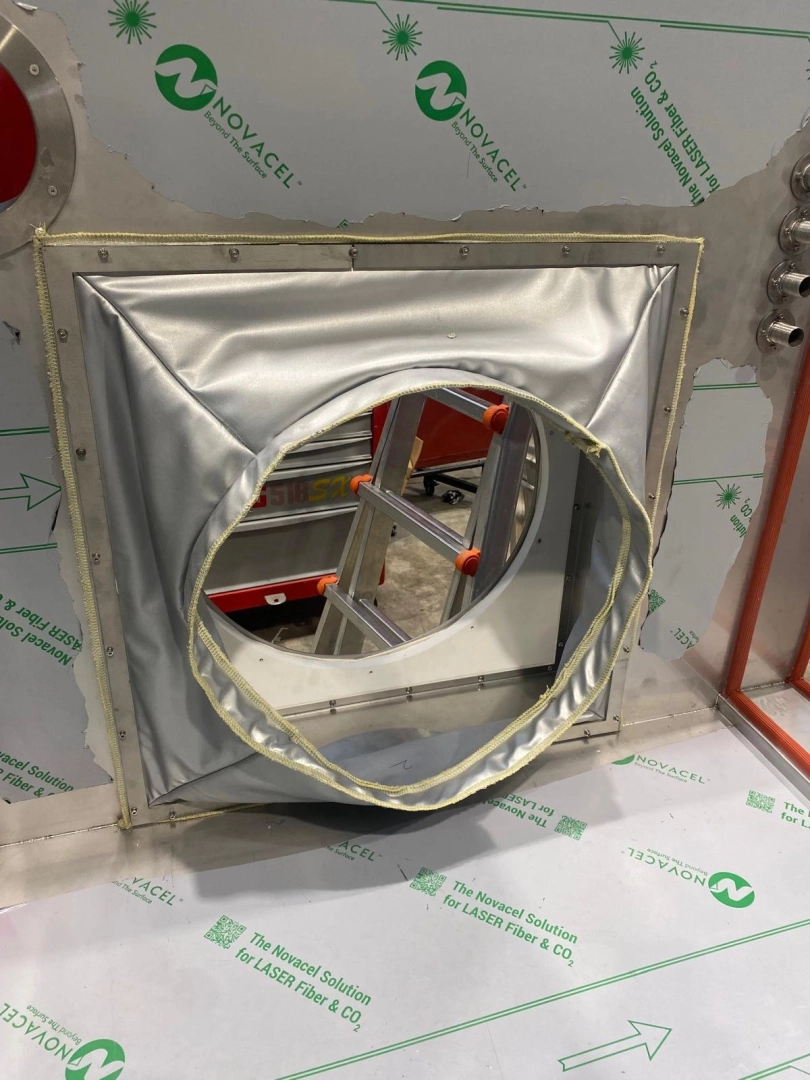

• Passaggio albero dedicato per accoppiamento motore-dinamometro

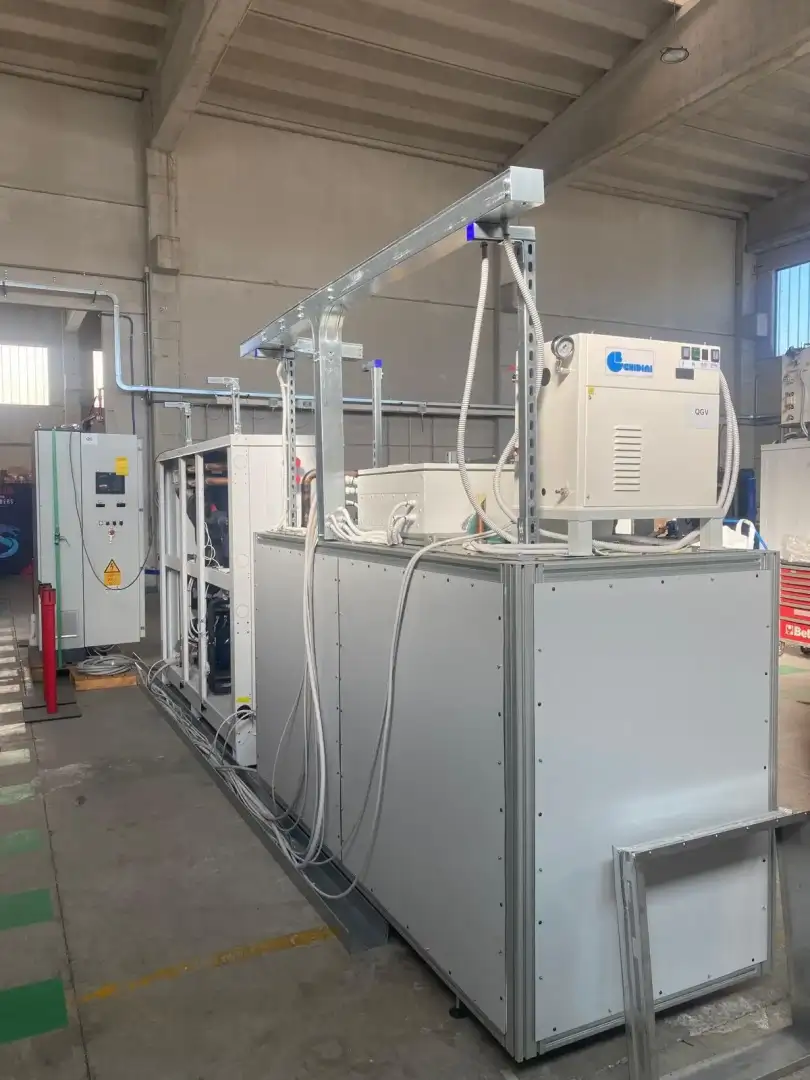

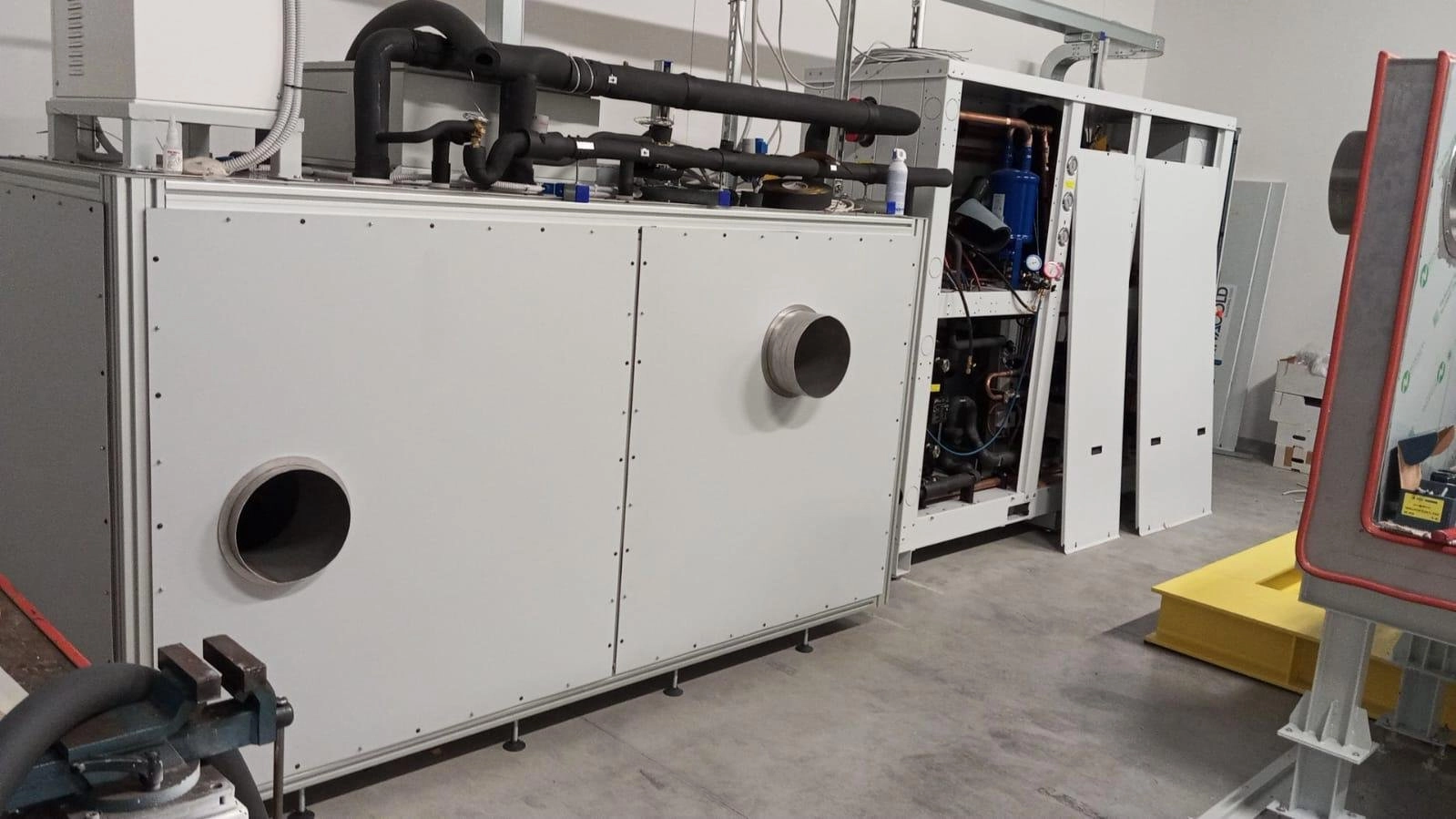

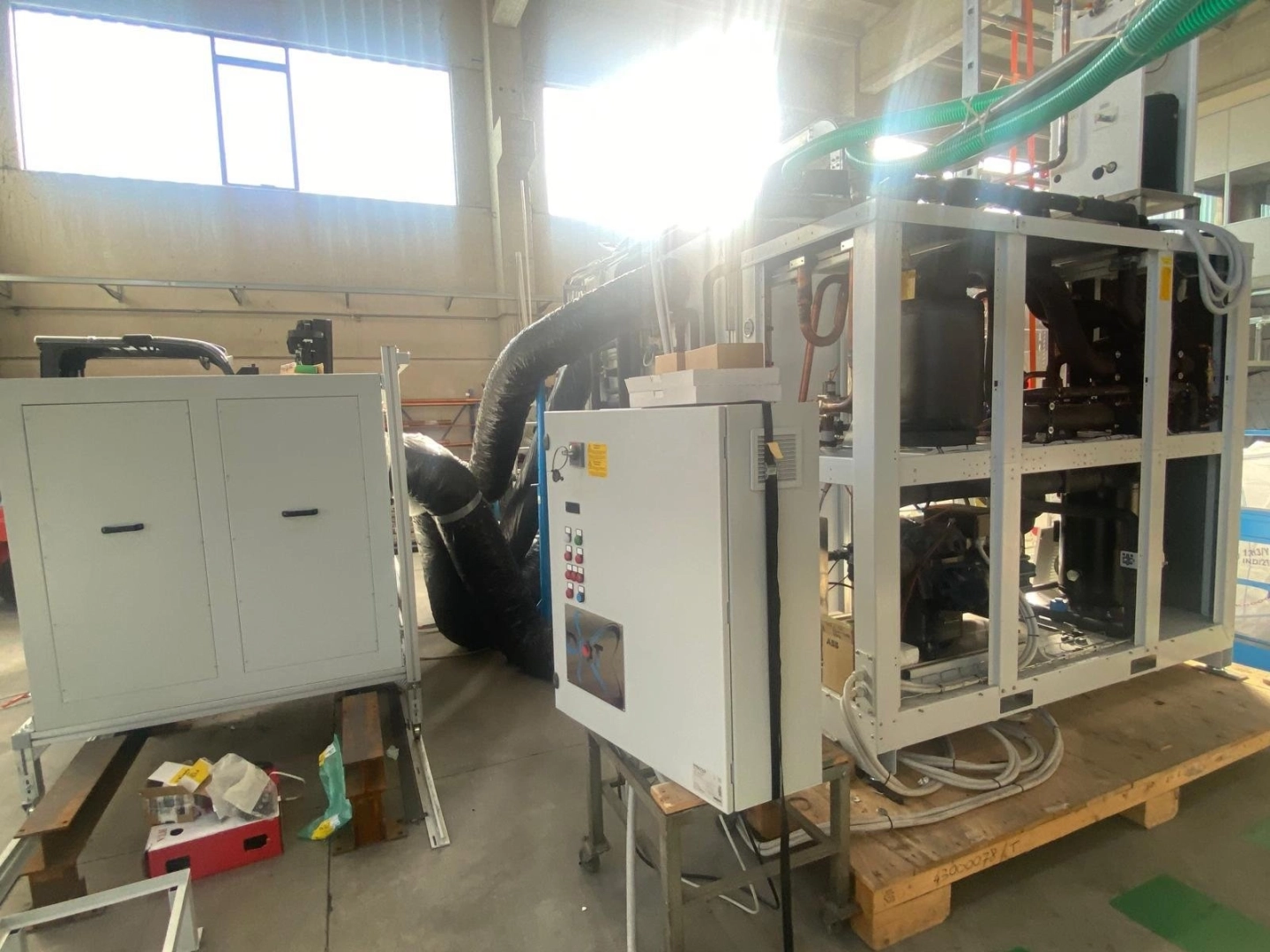

Conditioning Unit esterna

L’unità di condizionamento separata include:

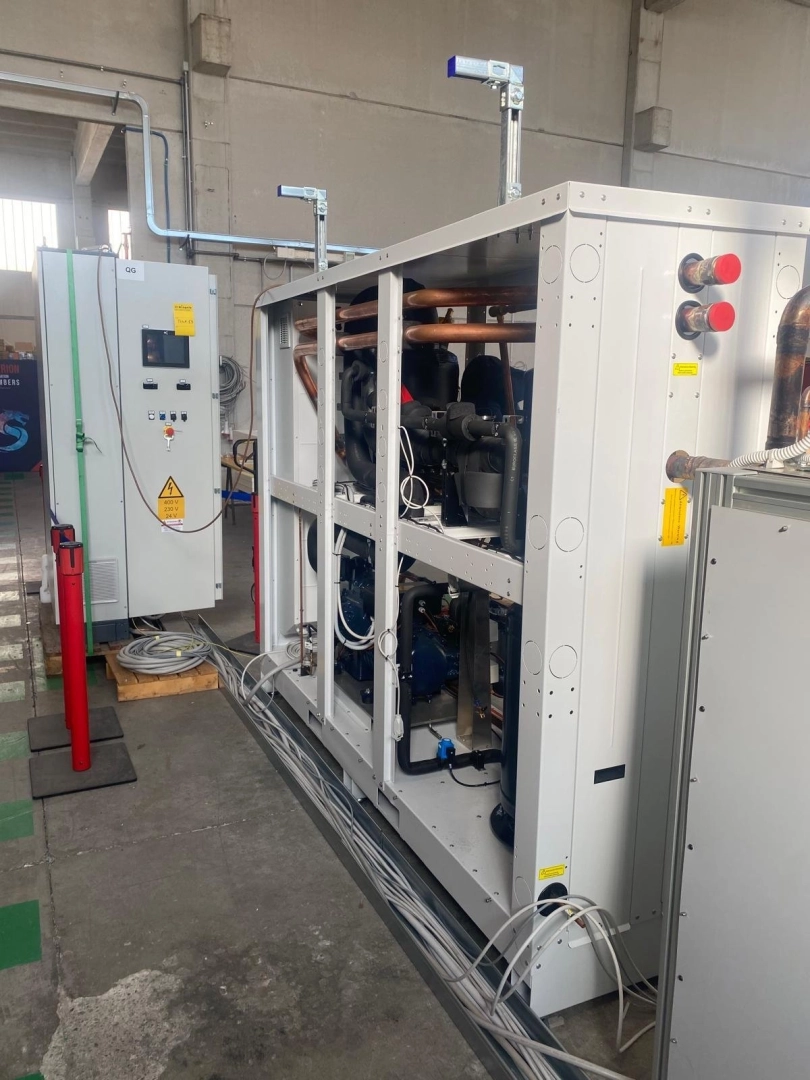

• Compressori DORIN a doppio stadio

• Sistema di espansione diretta

• Refrigerante R452A

• Unità trattamento aria con ventilazione da 3000 Nm³/h

• Riscaldamento elettrico con doppio termostato di sicurezza

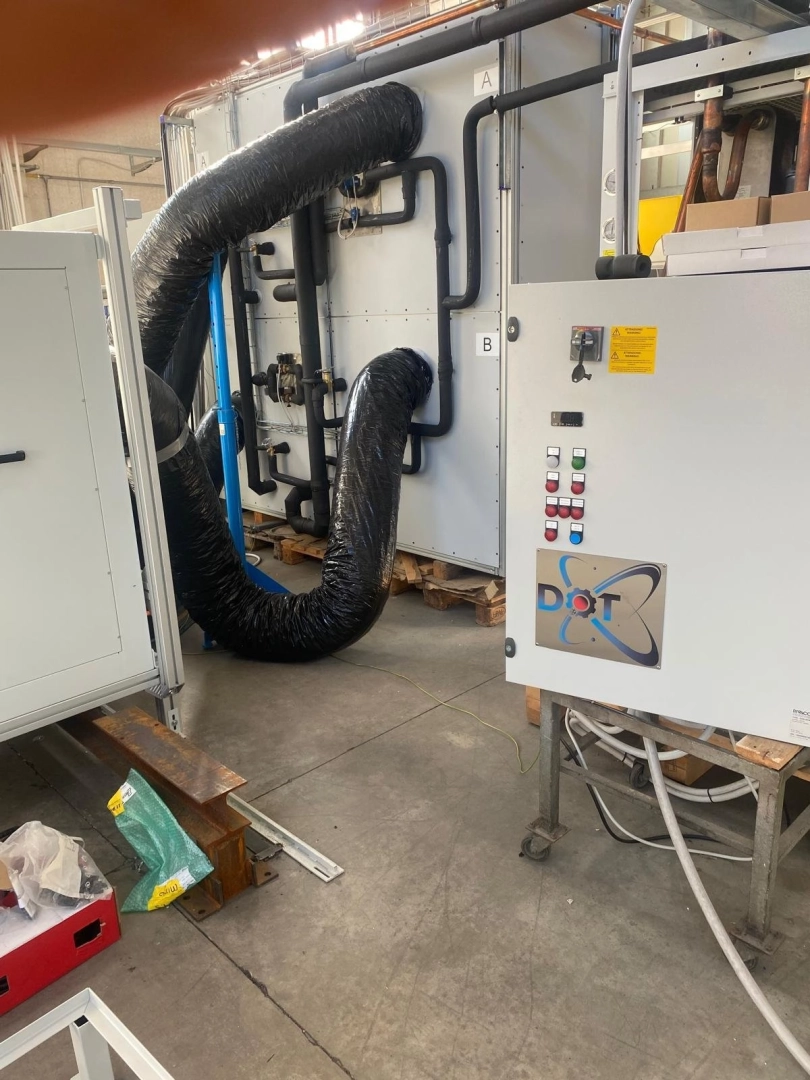

Il collegamento tra box e unità di trattamento avviene tramite condotti flessibili fino a 5 metri.

Prestazioni operative

La configurazione consente:

Modalità temperatura


• −40 °C ÷ +125 °C

• Deviazione nel tempo ±1 K

Modalità climatica


• +10 °C ÷ +95 °C

• 10 ÷ 95 % RH

• Deviazione temperatura ±0,5 K

• Deviazione umidità ±3 ÷ ±5 % RH

• Dew point operativo +7 °C ÷ +89 °C

Il controllo avviene tramite PLC industriale DOT con:


• 50 programmi × 20 step

• Macro concatenabili

• Supervisione Ethernet

• Integrazione Modbus TCP/IP

• Data logging continuo

Risultato

La soluzione TCEM ha permesso al cliente di:


• Eseguire test di validazione su motori elettrici in condizioni ambientali controllate

• Simulare cicli termici ripetibili

• Integrare la camera direttamente nel banco prova esistente

• Garantire stabilità climatica anche durante dissipazione attiva

Il progetto rappresenta un esempio di integrazione avanzata tra sistema climatico e banco dinamometrico, sviluppato su specifiche applicative reali.
