Dot-mini Dracarys

SERIE MINI DRACARYS

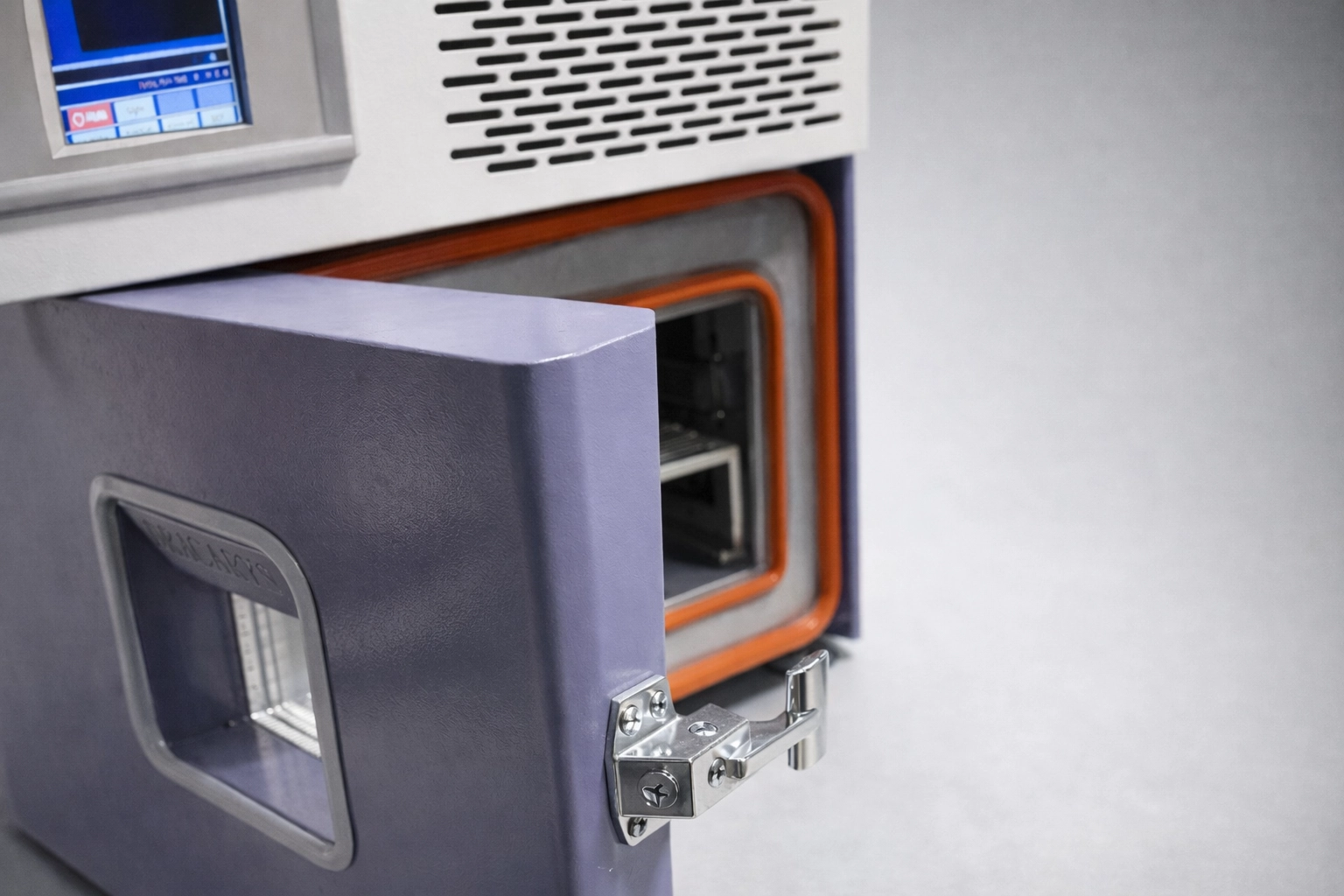

Camera climatica compatta stand-alone

La Mini DRACARYS è la piattaforma DOT dedicata ai test climatici di precisione su piccoli campioni e componenti, progettata per offrire prestazioni industriali in formato ultra-compatto.

Disponibile nelle versioni:

• 20 L
• 35 L

Con un volume utile minimo di 20 L, Mini DRACARYS si colloca tra le camere climatiche da laboratorio più compatte attualmente disponibili sul mercato, mantenendo un campo operativo esteso fino a: −70 °C ÷ +150 °C

È destinata a laboratori R&D, reparti qualità, università e centri di validazione che richiedono temperature criogeniche in spazi ridotti.

Configurazione: stand-alone

Campo Operativo

Range di temperatura

−70 °C ÷ +150 °C

Prestazioni dinamiche (a vuoto)

Riscaldamento ≥ 3,5 °C/min
Raffreddamento ≥ 1 °C/min

Sistema frigorifero a cascata per raggiungimento rapido delle basse temperature.

Precisione e Stabilità

• Risoluzione controllo: 0,01 °C
• Stabilità di controllo: ±0,5 °C
• Deviazione massima rispetto al setpoint: ±2 °C
• Uniformità nello spazio: ≤ 2 °C

Sensore temperatura PT100 in platino.

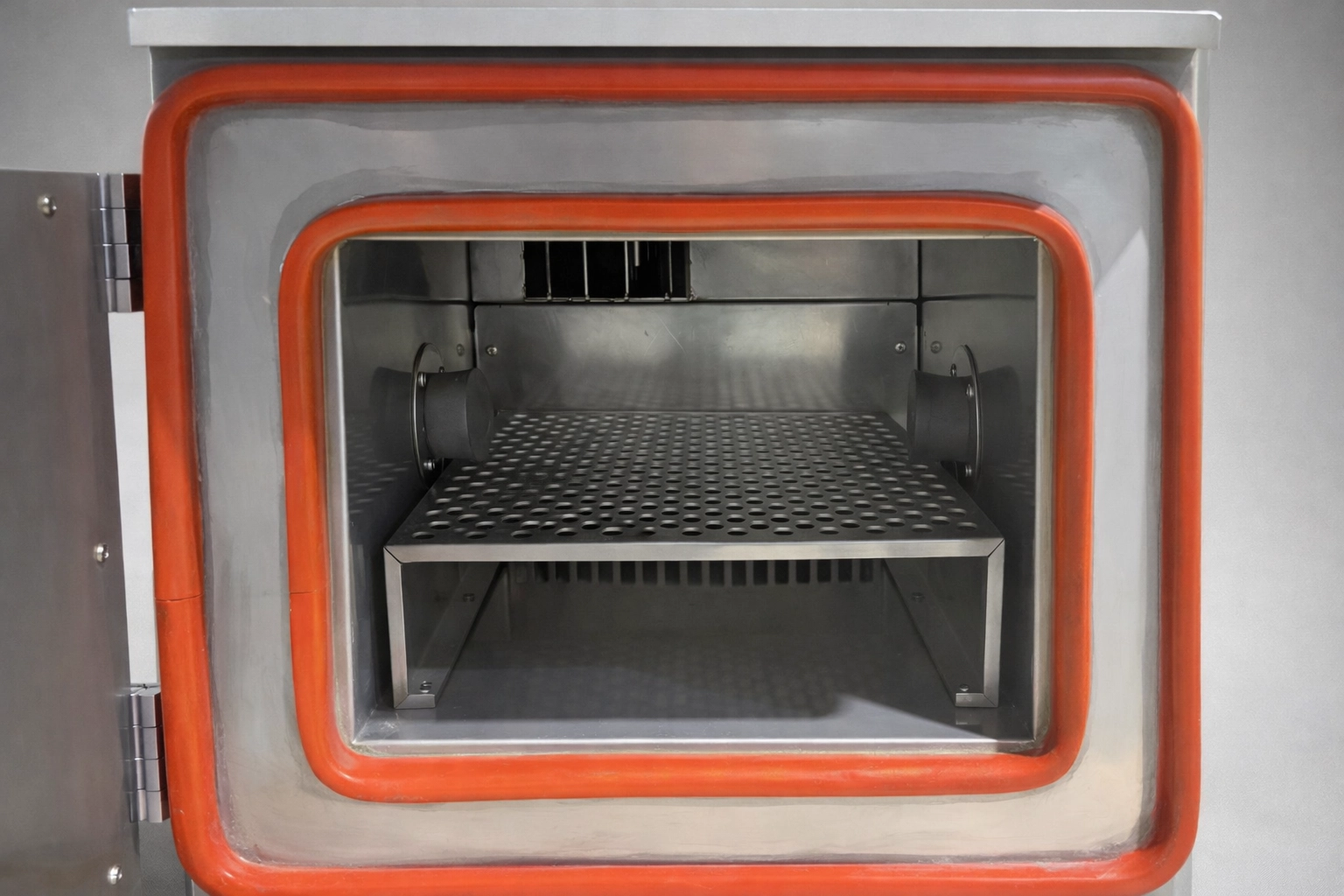

Struttura e Materiali

• Vano prova interno in acciaio inox AISI 304 (sp. 1,0 mm)
• Struttura esterna in acciaio verniciato RAL7035
• Isolamento in poliuretano rigido sp. 80 mm

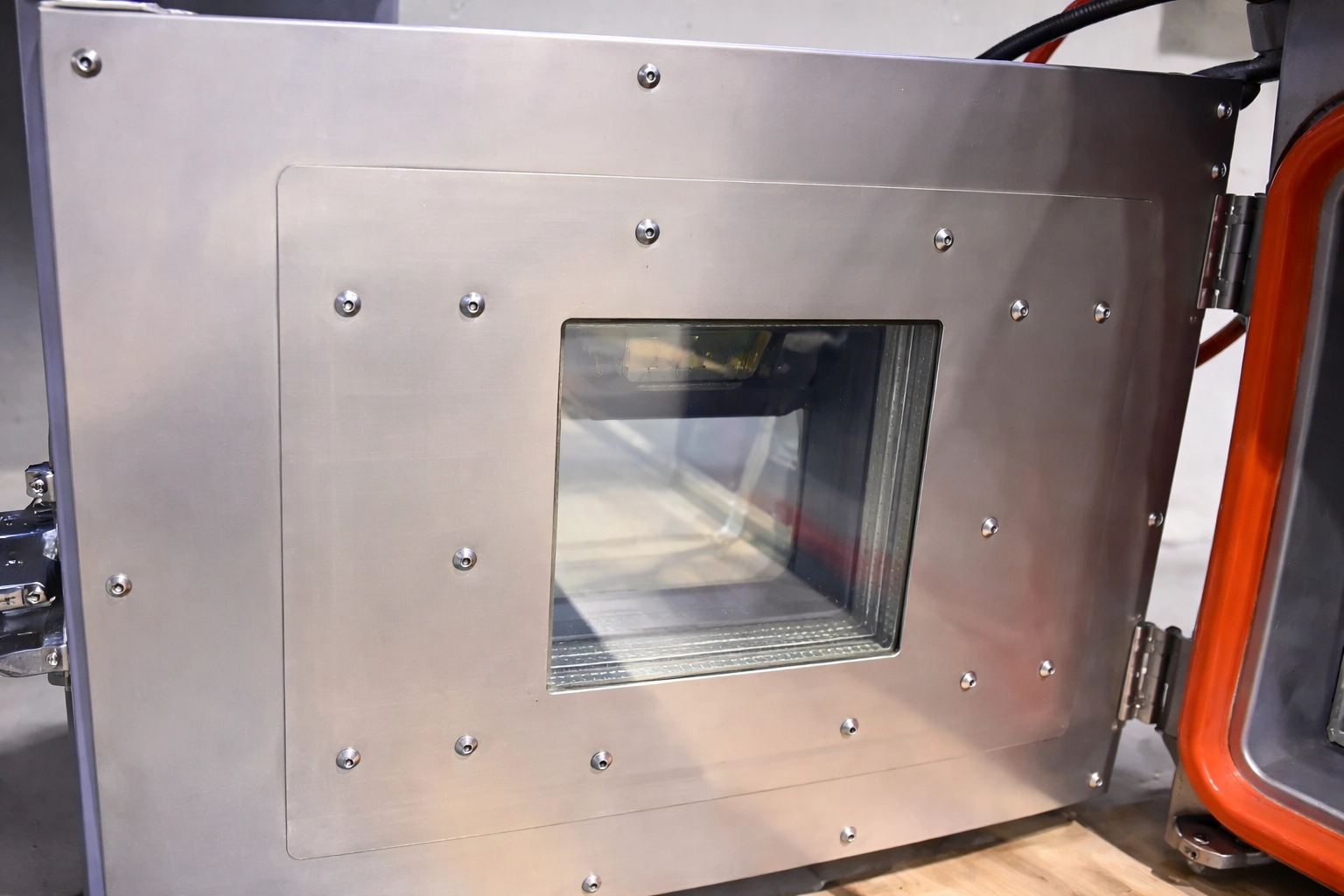

• Finestra ispezione 200 × 200 mm con sistema anticondensa
• 2 fori passanti Ø50 mm
• 2 ripiani inox regolabili

Costruzione con taglio laser CNC e saldatura TIG.

Sistema di Refrigerazione

• Sistema a cascata bistadio
• Compressori criogenici ad alta efficienza
• Refrigeranti R449A / R472B
• ODP = 0
• Conforme Regolamento UE 2024/573

Condensazione ad aria.

Sistema di Controllo

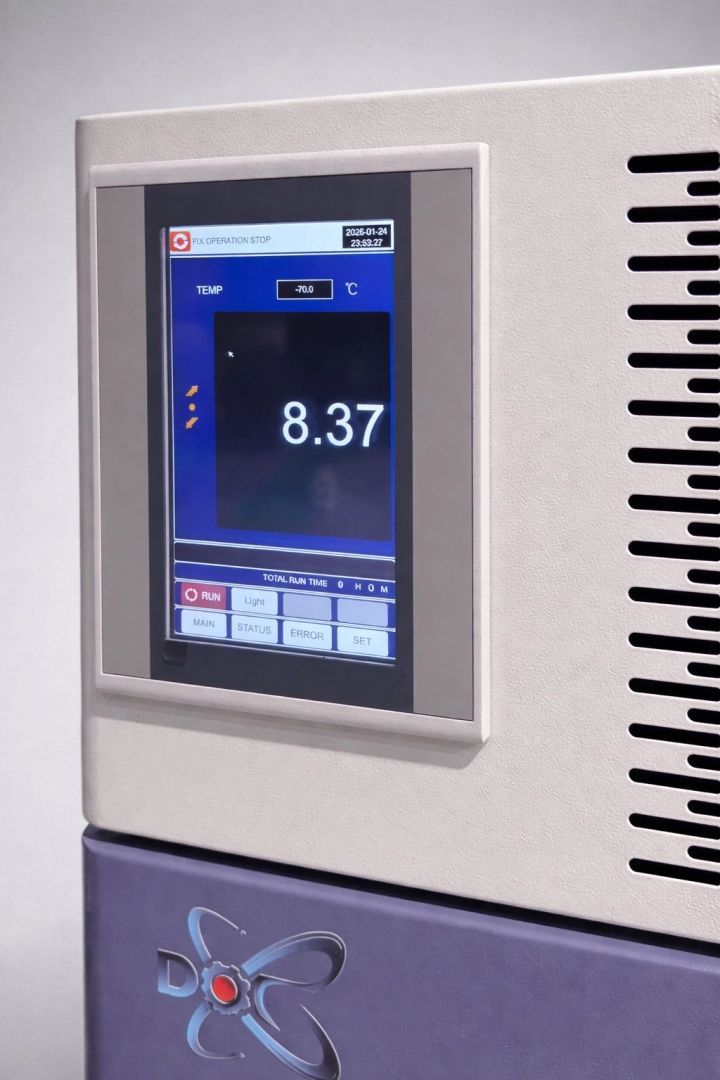

• Touchscreen a colori 7”
• Software DOT di gestione cicli
• 120 programmi memorizzabili
• Fino a 100 segmenti per programma
• Ripetizione cicli fino a 999 volte
• Durata segmento 1–5999 min
• Modifica setpoint durante esecuzione
• Data logging integrato

Connettività

• RJ-45
• RS-485
• USB

Memoria dati fino a 60 giorni con backup in caso di interruzione alimentazione.

Specifiche Elettriche

• Alimentazione: 220 V monofase ±10 % / 50 Hz
• Potenza installata: 2,3 kW
• Rumorosità: ≤ 70 dB(A)
• Temperatura ambiente operativa: 5–35 °C

Applicazioni

• Test su micro-componentistica elettronica
• Validazione sensori e PCB
• Prove criogeniche su piccoli dispositivi
• Test di pre-qualifica automotive
• Attività di ricerca universitaria

Posizionamento nella Gamma DOT

Mini DRACARYS rappresenta la soluzione più compatta della famiglia DRACARYS, mantenendo coerenza tecnologica con le versioni Standard e Speed, ma in formato ottimizzato per laboratori con spazio limitato.
