CAMERA CLIMATICA PER PROVE DI VIBRAZIONE – SERIE VIBERION
Prove ambientali combinate di temperatura, umidità e vibrazioni

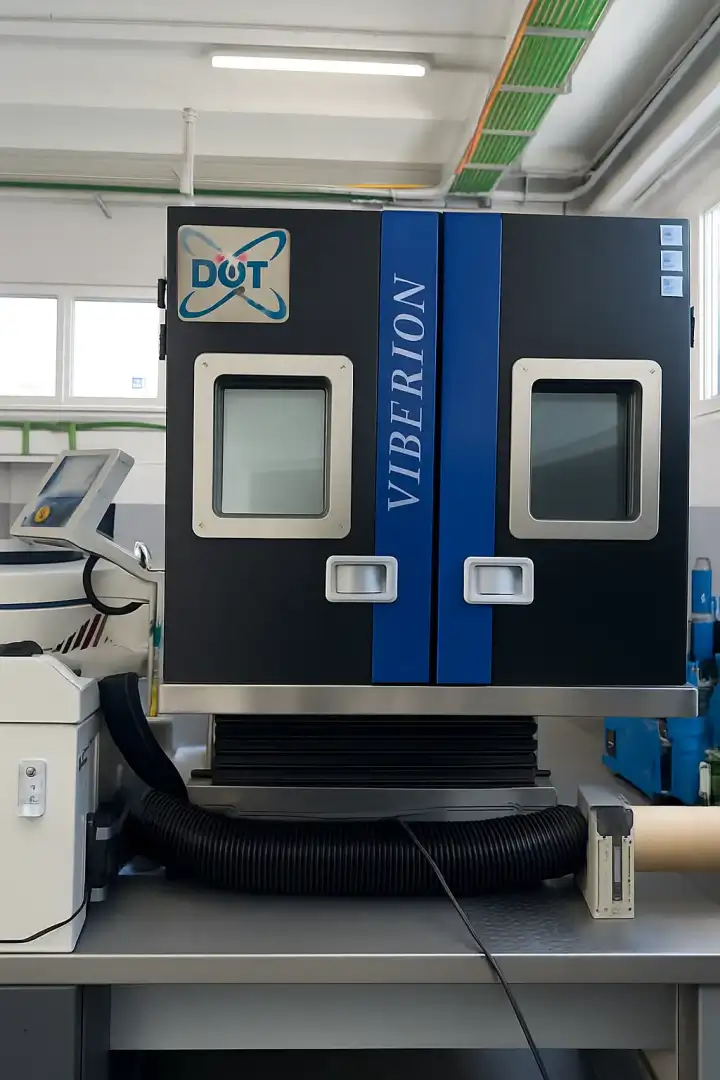

La VIBERION è la camera climatica DOT di produzione ufficiale Il Disgelo, progettata per l’esecuzione di prove ambientali combinate di temperatura, umidità e vibrazioni, sia in modalità stand-alone sia in configurazione integrata con sistemi di vibrazione.
È una soluzione dedicata a laboratori di prova, reparti R&D e validazione nei settori elettronica, aerospaziale, automotive, difesa e telecomunicazioni, dove sono richiesti test ESS (Environmental Stress Screening) affidabili e ripetibili secondo le principali normative internazionali.
Architettura di integrazione

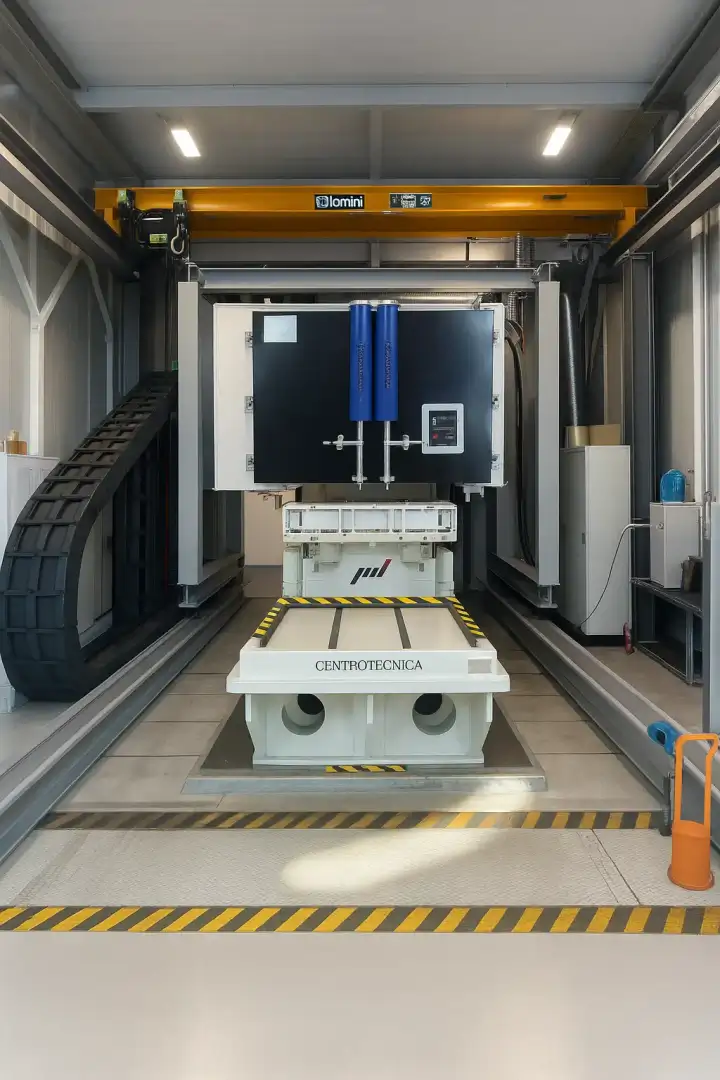

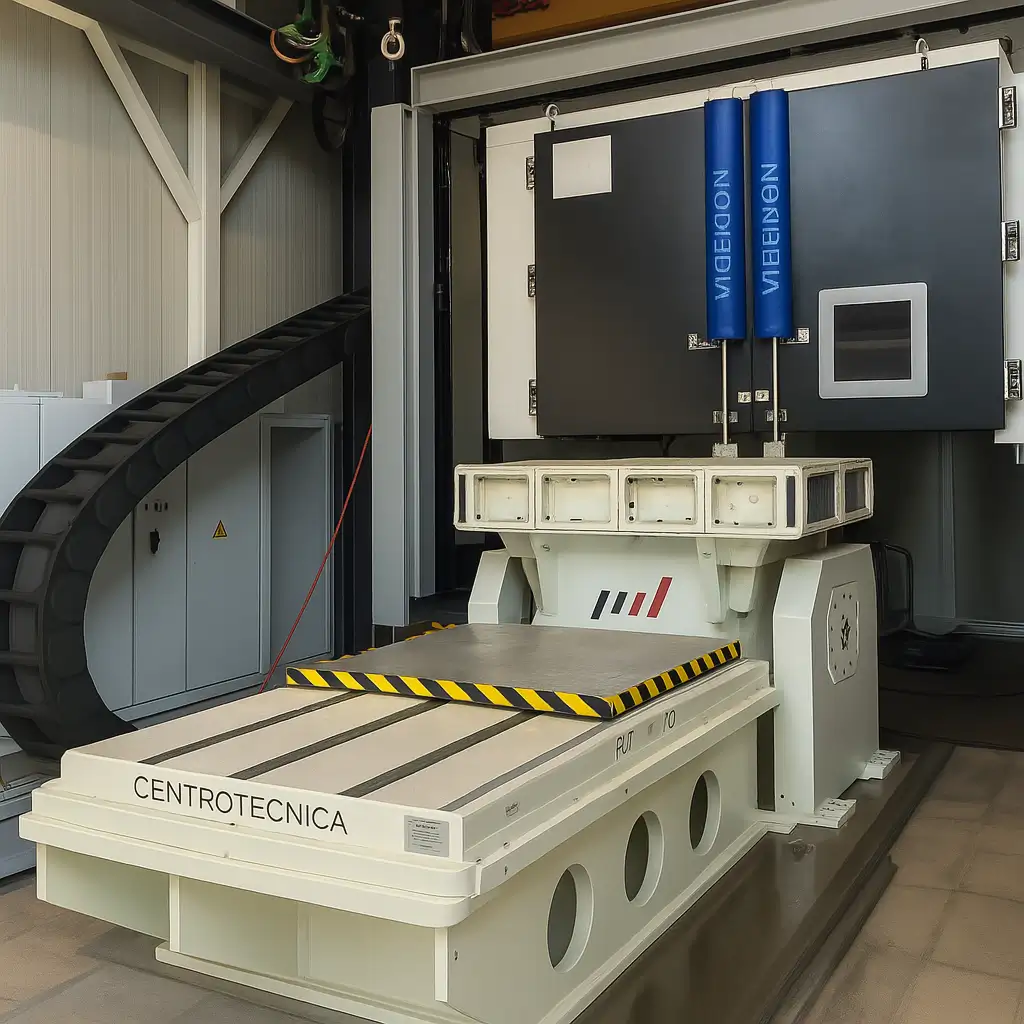

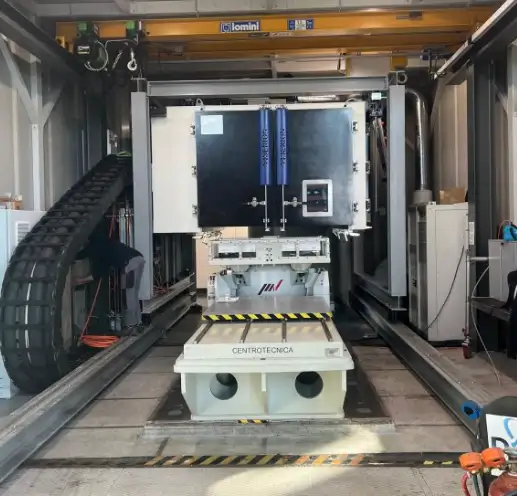

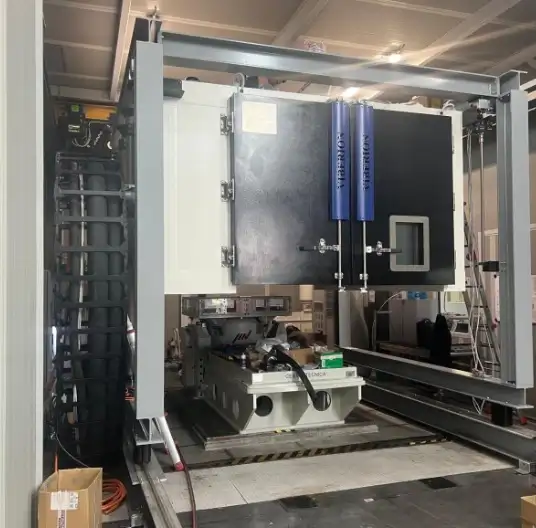

Le camere VIBERION sono progettate per essere completamente compatibili con sistemi di vibrazione:
- elettrodinamici
- oleodinamici
- con movimento verticale e orizzontale
- con possibilità di utilizzo di slip-table
Questa architettura consente di utilizzare la camera:
- come camera climatica stand-alone

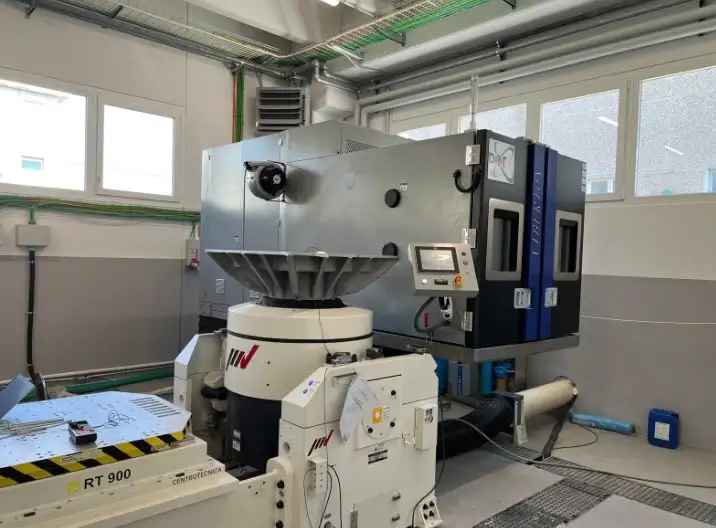

- oppure come camera per prove ambientali combinate clima + vibrazione
L’architettura è progettata per garantire isolamento termico anche durante vibrazioni ad alta ampiezza e accelerazione.
Struttura e Affidabilità Costruttiva
La VIBERION è realizzata con una struttura robusta, progettata per l’utilizzo intensivo in test dinamici:
Caratteristiche costruttive principali
- Struttura esterna in acciaio galvanizzato verniciato RAL 7042

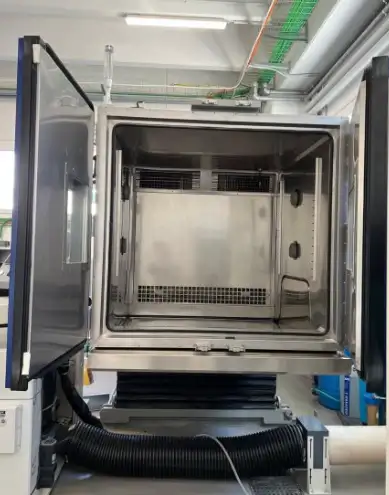

- Vano prova interno in acciaio inox AISI 304 a specchio, spessore 1,0 mm
- Isolamento termico in poliuretano espanso rigido ad alta densità + lana di roccia

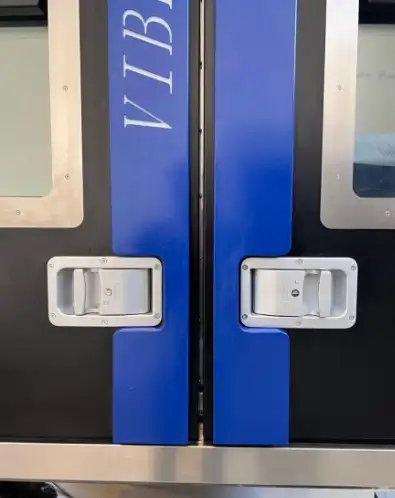

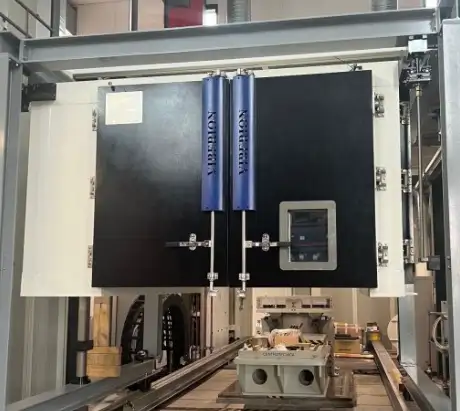

- Porta ad apertura totale con guarnizioni in silicone
- Illuminazione interna tramite lampade LED esterne ai vetri oblò
Pavimento per vibrazione
- Pavimento intercambiabile, progettato per adattarsi a diverse tipologie di sistemi di vibrazione
- Interfaccia standard per vibrazione verticale
- Pavimenti ciechi o speciali disponibili su richiesta
- Lastre in teflon per facilitare la sostituzione del pavimento

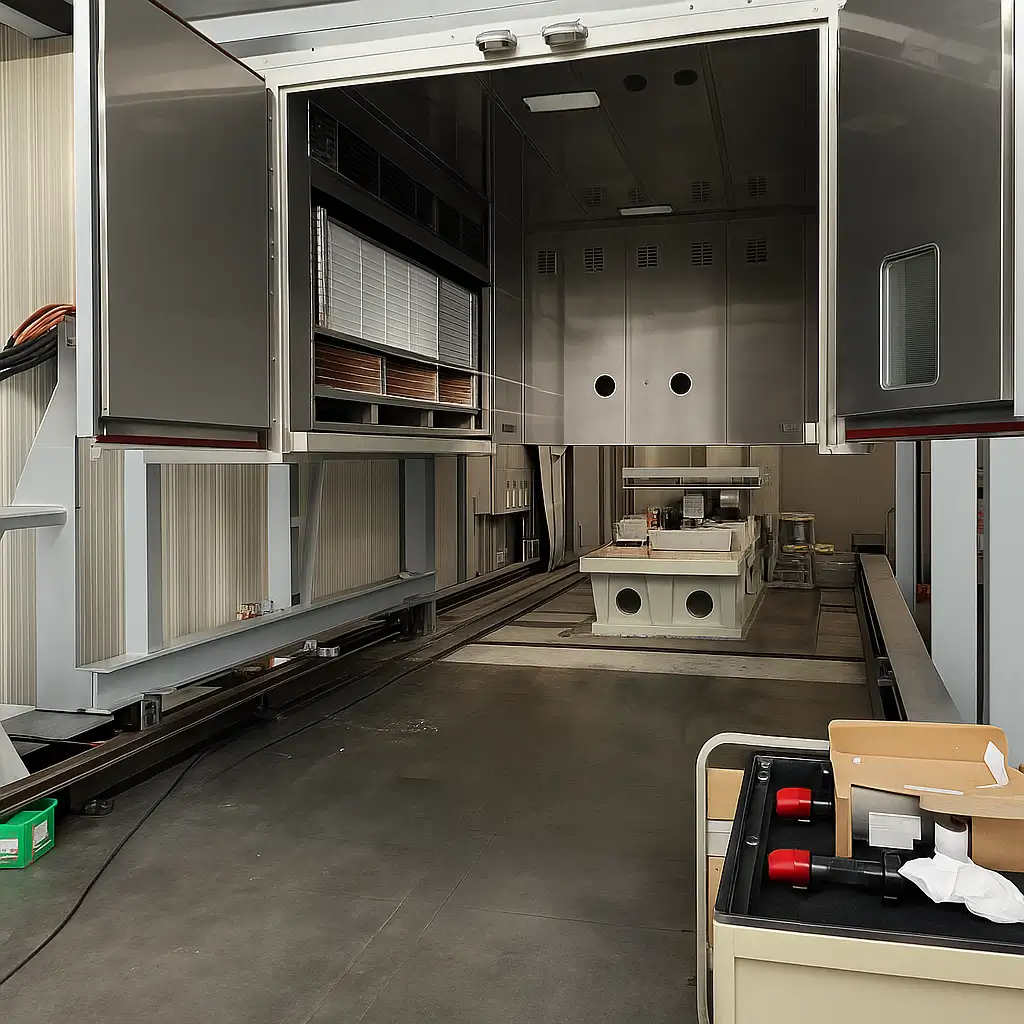

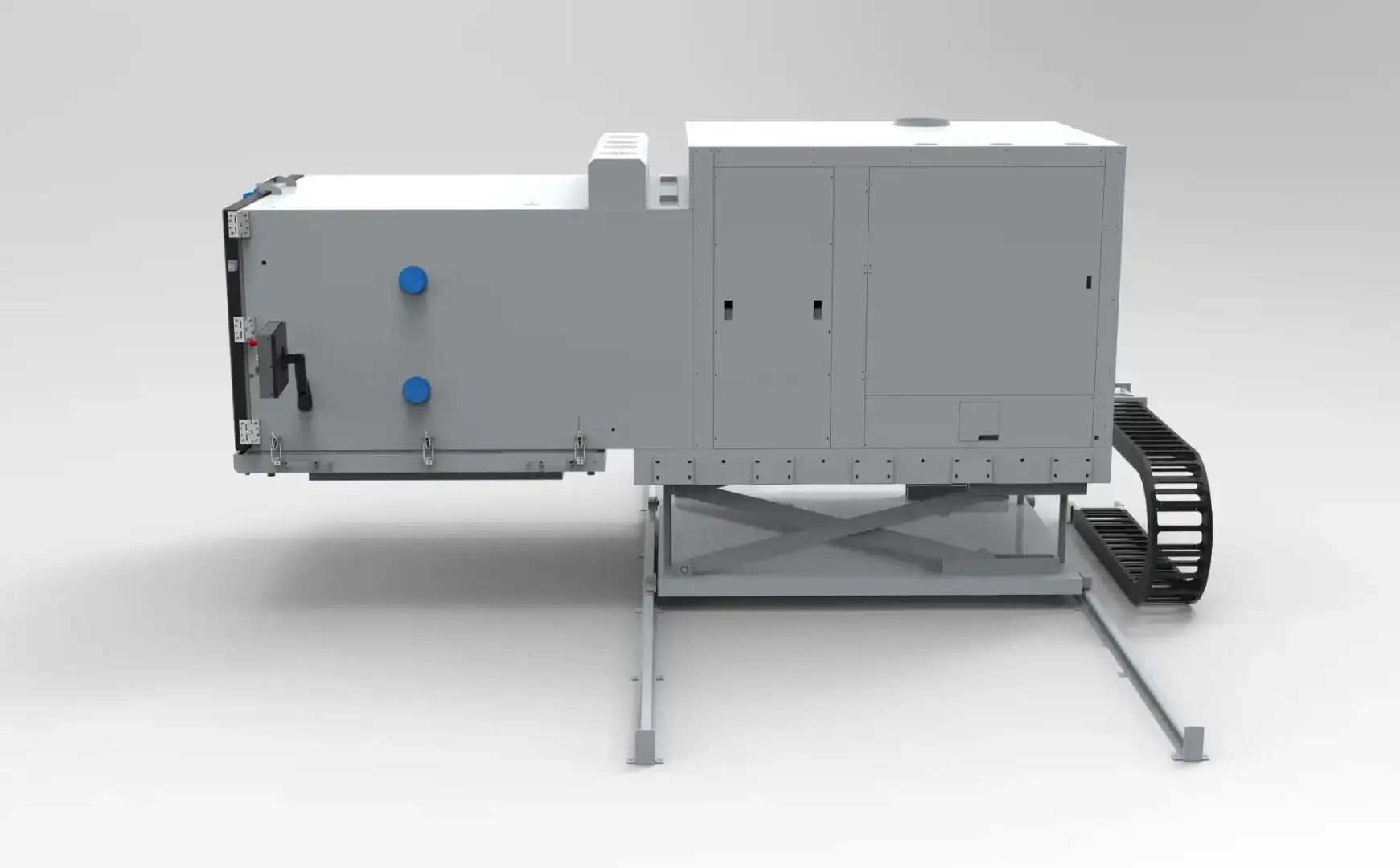

Sono disponibili modelli standard con movimentazione automatica verticale e orizzontale per l’utilizzo con sistemi di vibrazione combinati.
Prestazioni Climatiche
La serie VIBERION copre un ampio campo operativo per prove climatiche e combinate:
- Range di temperatura: −70 °C ÷ +180 °C (A:+25 °C | B:0 °C | C:−20 °C | D:−40 °C | E:−50 °C | F:−60 °C | G:−70 °C)
- Campo climatico operativo: +10 °C ÷ +90 °C
- Range di umidità: 20 % ÷ 98 % UR (opzione speciale 10 %-98 % UR o 5 %-98 % UR)
Dinamica termica
- Riscaldamento: 3 °C/min
- Raffreddamento: 2,5 °C/min
Accuratezza e uniformità
- Analisi / precisione sensori: 0,01 °C ; 0,1 % UR
- Uniformità spaziale: ±1,0 °C ; ±3,0 % UR
- Stabilità: ±1,0 °C ; ±2,0 % UR
Sistema di Refrigerazione
- Sistema di refrigerazione in cascata, privo di CFC
- Compressori semi-ermetici Copeland o Bitzer
- Condensazione ad aria o ad acqua
- Valvola pressostatica per la regolazione del flusso d’acqua sui modelli water-cooled
Sistema di Controllo e Supervisione
La VIBERION è equipaggiata con:

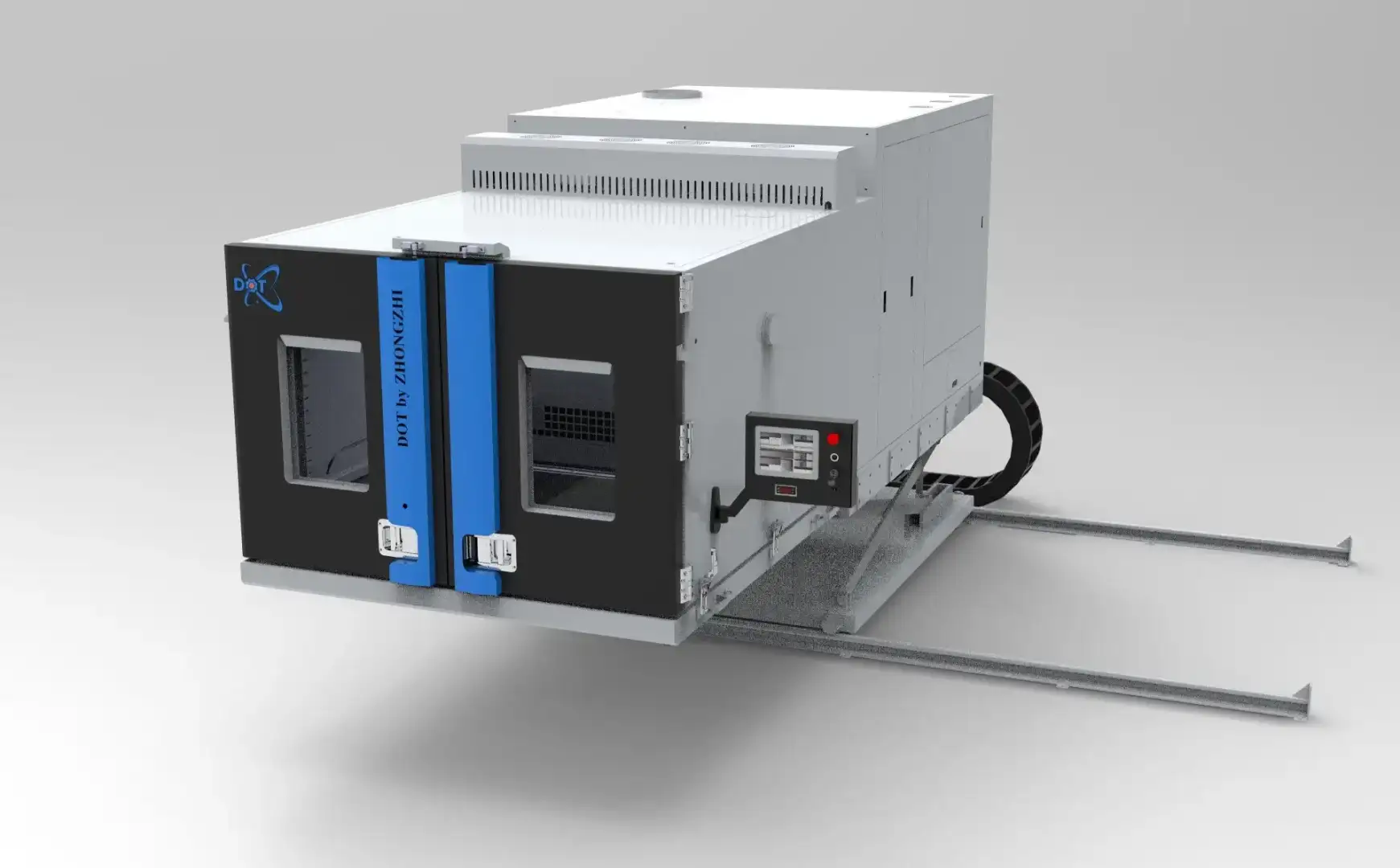

- DOT Touch Panel 10″
- software proprietario ClimaLogic®
- PLC industriale per la gestione delle funzioni e dei blocchi di sicurezza
Funzionalità principali
- memorizzazione fino a 500 programmi, ciascuno con 20 segmenti
- possibilità di concatenazione dei cicli fino a 160 segmenti
- modifica dei setpoint anche durante l’esecuzione del test
- registrazione continua dei dati
- esportazione dati via USB
La supervisione avanzata è affidata al software DiDrus, utilizzabile su PC e accessibile da remoto tramite connessione Ethernet (LAN).
Modelli Disponibili – Tabella Tecnica VIBERION
| Parametro | VIBERION 408 | VIBERION 608 | VIBERION 800 | VIBERION 1000 |
|---|---|---|---|---|
| Volume utile | 408 L | 608 L | 800 L | 1000 L |
| Dimensioni interne (L × P × H) | 600 × 800 × 850 mm | 800 × 800 × 950 mm | 1000 × 800 × 1000 mm | 1000 × 1000 × 1000 mm |
| Dimensioni esterne (L × P × H) | 1100 × 1370 × 1710 mm | 1300 × 1370 × 1810 mm | 1500 × 1370 × 1860 mm | 1500 × 1570 × 1860 mm |
| Range temperatura | −70 °C ÷ +180 °C | −70 °C ÷ +180 °C | −70 °C ÷ +180 °C | −70 °C ÷ +180 °C |
| Range umidità | 20 ÷ 98 % UR | 20 ÷ 98 % UR | 20 ÷ 98 % UR | 20 ÷ 98 % UR |
| Riscaldamento | 3 °C/min | 3 °C/min | 3 °C/min | 3 °C/min |
| Raffreddamento | 2,5 °C/min | 2,5 °C/min | 2,5 °C/min | 2,5 °C/min |
| Materiale vano prova | AISI 304 | AISI 304 | AISI 304 | AISI 304 |
| Sistema di controllo | DOT ClimaLogic® | DOT ClimaLogic® | DOT ClimaLogic® | DOT ClimaLogic® |
| Compressori | Copeland / Bitzer | Copeland / Bitzer | Copeland / Bitzer | Copeland / Bitzer |
| Alimentazione | 400 V ±10 % / 50 Hz / 3 + N + G | |||
Opzioni e Accessori
- ulteriori oblò
- ripiani interni
- condensatore ad acqua
- pavimento rinforzato
- passaggi cavi sul perimetro porta
- ingressi analogici, PT100, contatti ausiliari
- UPS per PLC
- estensione temperatura fino a +200 °C
- regolazione velocità ventilatore aria
- booster del flusso d’aria
- spegnimento campione in caso di allarme
- kit deumidificazione aria compressa
- ritrasmissione analogica T / UR
Conformità Normative
La serie VIBERION è progettata per l’esecuzione di test conformi a:
- MIL-STD-781
- MIL-STD-883
- IEC 60068 (prove climatiche e combinate)
- IEC 60068-2-6 (vibrazione sinusoidale)
- IEC 60068-2-64 (vibrazione random)
Posizionamento nella Gamma DOT
VIBERION completa la gamma DOT, affiancando le camere climatiche tradizionali e consentendo l’esecuzione di prove ambientali combinate clima + vibrazione in un’unica soluzione.
VIBERION è la piattaforma DOT per test combinati ad alta severità, dove la simulazione simultanea di stress meccanici e climatici è requisito essenziale.
