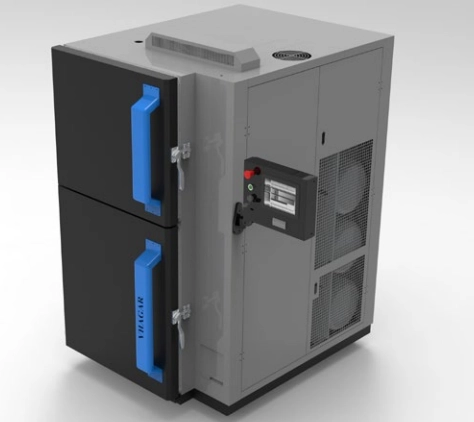

Shock Termico, Serie Vhagar

CAMPO OPERATIVO

Range di temperatura

• −75 °C ÷ +200 °C
• Versioni disponibili:
  • A: −45 °C
  • B: −55 °C
  • C: −75 °C

Prestazioni dinamiche

• Tempo di trasferimento campione (2 camere dinamica): ≤ 10 s
• Tempo di stabilizzazione area di test (3 camere statica): ≤ 5 min
• Tempo di riscaldamento area calda (RT → +200 °C): circa 35 min
• Tempo di raffreddamento area fredda (RT → +70 °C): circa 55 min

Precisione e stabilità

• Accuratezza di controllo: ±0,5 °C
• Uniformità spaziale: ±2,5 °C

CONFIGURAZIONE BASE

• Controllo tramite touchscreen 10" DOT con supporto a braccio regolabile
• PLC industriale per gestione funzioni e sicurezze
• 8 uscite digitali ausiliarie
• 2 ripiani regolabili (portata singolo ripiano ≥ 30 kg)
• Finestra di ispezione su camera calda (opzione anche su camera fredda) con illuminazione LED
• Fori passanti Ø100 mm su zona calda e fredda
• Foro passante superiore con guida cavi
• Possibilità di avvio ciclo da zona calda o fredda
• Modalità utilizzo solo camera calda o solo camera fredda
• Termostato di sicurezza indipendente dal sistema di controllo
• Porta Ethernet
• Ruote e piedini di livellamento

STRUTTURA E MATERIALI

• Struttura esterna: Acciaio inox SUS 304 con finitura satinata
• Struttura interna: Acciaio inox SUS 304 con finitura a specchio
• Isolamento: schiuma rigida poliuretanica ad alta densità + lana di roccia
• Guarnizione porta con doppio sistema di isolamento
• Design strutturale con finitura superficiale ad alta qualità estetica

SISTEMA DI REFRIGERAZIONE

• Sistema a cascata bistadio
• Compressori Copeland o Bitzer
• Versione raffreddamento ad acqua (standard)
• Versione raffreddamento ad aria (su richiesta previa valutazione tecnica)

SISTEMA DI CONTROLLO

• DOT 10" Touch Panel con software ClimaLogic®
• Controllo PID con gestione SSR e microprocessore industriale dedicato
• Memorizzazione fino a 500 cicli (20 segmenti ciascuno)
• Concatenazione fino a 160 segmenti
• Ripetizioni ciclo fino a 9.999
• Modifica setpoint durante esecuzione ciclo
• Registrazione dati illimitata
• Esportazione file .log in formato ASCII (compatibile Excel)
• Visualizzazione grafica sinottica in tempo reale
• Accesso remoto via LAN (software Dydrus)

MODELLI DISPONIBILI

VHAGAR SHOCK TERMICO – 2 CAMERE

Modelli disponibili:

• Vhagar 42
• Vhagar 80
• Vhagar 150
• Vhagar 200
• Vhagar 300

Capacità utile: da 42 L a 300 L

Alimentazione: 400 V ±10% / 50 Hz / 3 + N + G

Peso: da 500 kg a 1400 kg (in funzione del modello)

VHAGAR SHOCK TERMICO – 3 CAMERE

Modelli disponibili:

• Vhagar 42
• Vhagar 80
• Vhagar 100
• Vhagar 150
• Vhagar 300
• Vhagar 450

Capacità utile: da 42 L a 450 L

Alimentazione: 400 V ±10% / 50 Hz / 3 + N + G

Peso: da 700 kg a 1900 kg (in funzione del modello)

OPZIONI DISPONIBILI

• Condensatore raffreddato ad aria
• Disconnessione elettrica
• Lavaggio GN2 o aria secca
• Booster raffreddamento LN2 o CO₂
• Pacchetto insonorizzazione (−3 dB(A))
• Velocità ventilazione variabile in cabina fredda (modalità ESS)
• Sensore monitoraggio temperatura DUT
• Sistema guidacavo con foro passante superiore
• Personalizzazioni su richiesta

CONCLUSIONE TECNICA

La serie VHAGAR rappresenta la soluzione DOT per prove di shock termico ad alte prestazioni, con configurazioni dinamiche e statiche, controllo evoluto ClimaLogic® e architettura industriale progettata per cicli intensivi, severi e completamente ripetibili nel tempo.

Chiedi una configurazione su misura per il tuo settore!
