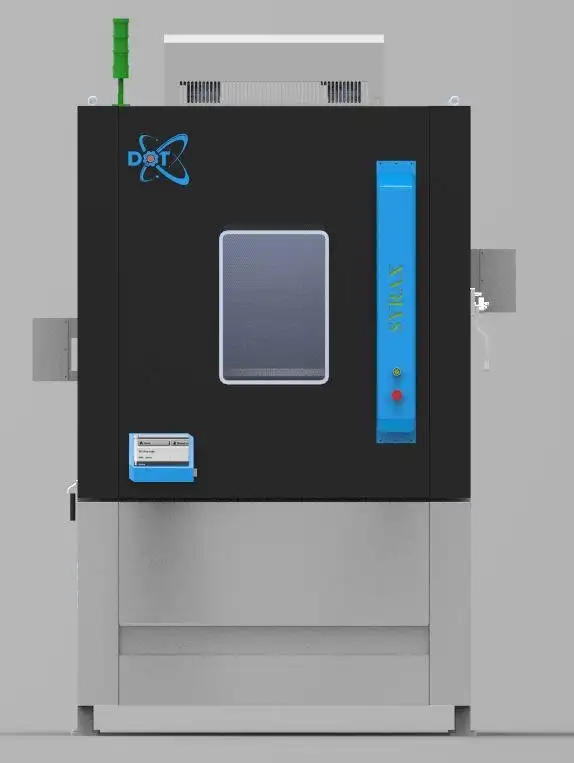

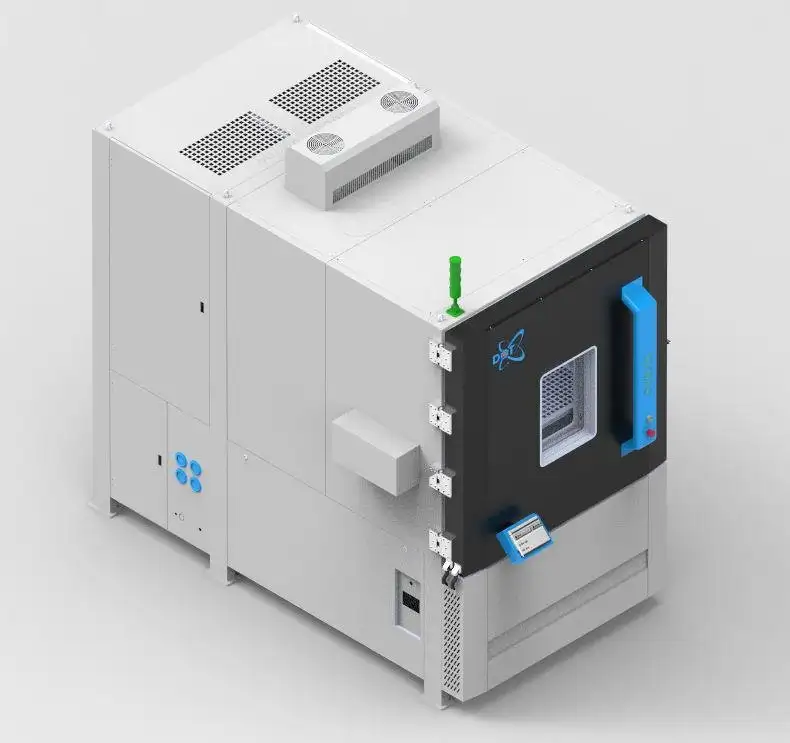

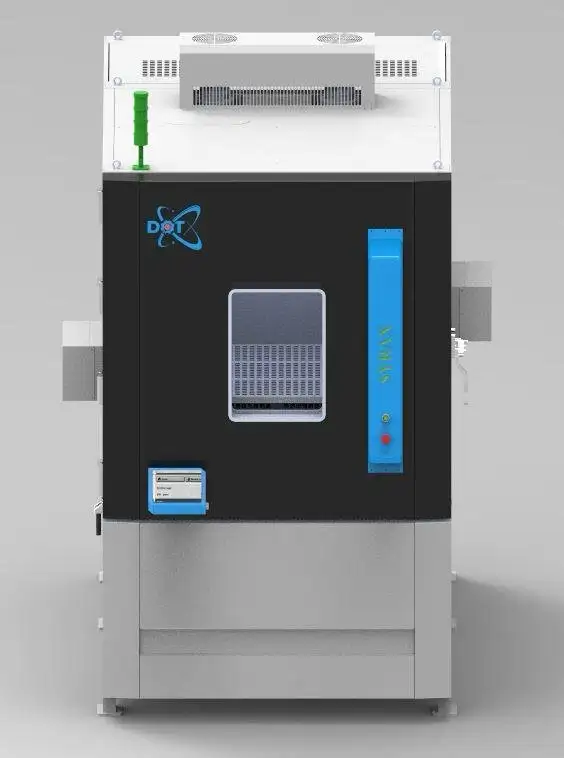

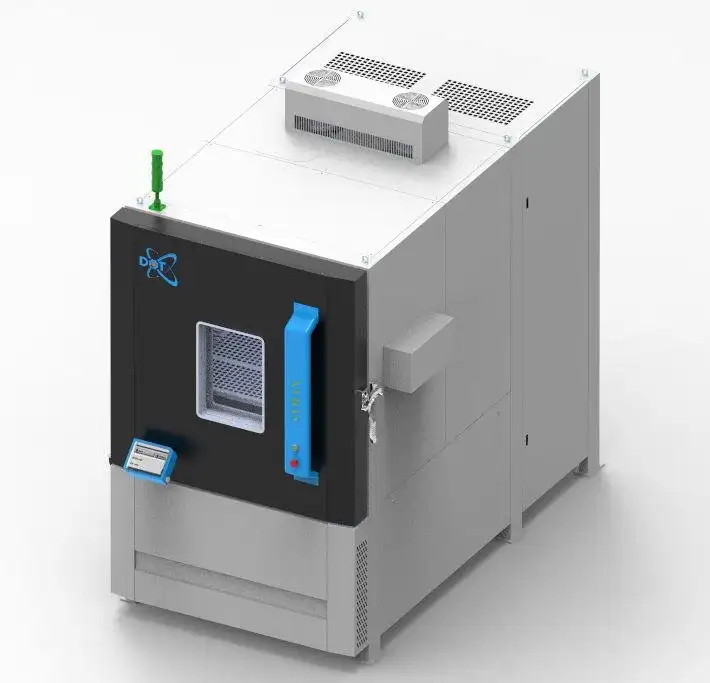

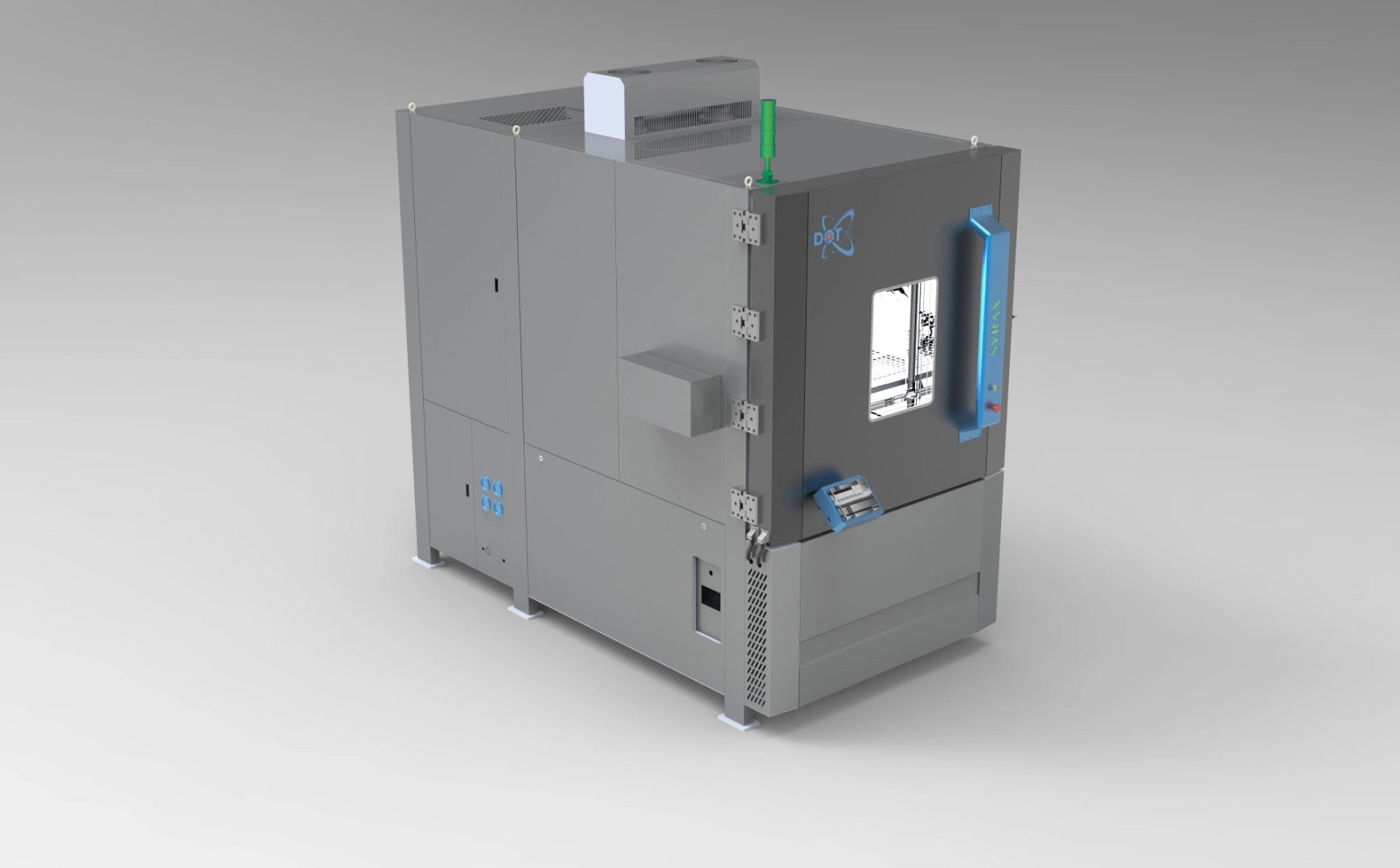

CAMERA CLIMATICO-ALTIMETRICA – SERIE SIRAX
Prove ambientali combinate di temperatura, umidità e pressione ad alta quota
La SIRAX è la camera climatico-altimetrica DOT di produzione ufficiale Il Disgelo, progettata per l’esecuzione di prove ambientali combinate di temperatura, umidità e pressione, con simulazione di quota elevata fino a 45.000 m.
È destinata a laboratori e reparti di ricerca nei settori aerospaziale, difesa, energia, elettronica avanzata e ricerca scientifica, dove sono richiesti elevati livelli di precisione, stabilità e ripetibilità nel tempo.
Contattaci
Richiedi una consulenza tecnica dedicata.
Il nostro team ti affiancherà nella configurazione della soluzione più adatta alle tue esigenze di prova.
Struttura e Architettura
La camera SIRAX è realizzata con vano prova in acciaio inox AISI 304 ad alto spessore, trattato anticorrosione e progettato per resistere a cicli ripetuti di pressione e temperatura.
Caratteristiche costruttive principali
- Struttura interna in acciaio inox AISI 304
- Isolamento termico maggiorato (200 mm)
- Circuito di refrigerazione multistadio con compressori semi-ermetici
- Sistema bilanciato di trattamento e ricircolo dell’aria per garantire omogeneità e stabilità
- Sistema di vuoto con pompa meccanica rotativa
- Controllo digitale con PID adattivo per un controllo preciso anche in condizioni dinamiche
La progettazione è orientata alla stabilità delle condizioni di prova e alla ripetibilità dei risultati anche durante cicli combinati severi.
Prestazioni Climatiche e Altimetriche
La SIRAX consente:
- simulazione di altitudine fino a 45.000 m
- campo di pressione da 1013 a 2 mbar
- depressurizzazione da pressione atmosferica a 10 mbar in meno di 30 minuti
- velocità di riscaldamento e raffreddamento standard ≥ 3 °C/min secondo IEC 60068-3-5
- controllo accurato e simultaneo di temperatura, umidità e pressione
Sistema di Controllo e Connettività
Il sistema di controllo è interamente proprietario DOT, basato su AltitudeClimaLogic, la stessa piattaforma utilizzata sulle linee DRACARYS e VIBERION.
La supervisione è affidata al software DiDrus, per:
- programmazione di cicli climatici e altimetrici complessi
- visualizzazione in tempo reale dei parametri
- data logging e tracciabilità dei test
- integrazione con sistemi di test automatici (ATE)
Connettività: Ethernet, RS485, USB.
Modelli Disponibili – Tabella Tecnica SIRAX
| Parametro | SIRAX 504-40 | SIRAX 1000-40 | SIRAX 504-70 | SIRAX 1000-70 |
|---|---|---|---|---|
| Volume utile | 504 L | 1000 L | 504 L | 1000 L |
| Dimensioni interne (L × P × H) | 700 × 900 × 800 mm | 1000 × 1000 × 1000 mm | 700 × 900 × 800 mm | 1000 × 1000 × 1000 mm |
| Campo temperatura | −40 °C ÷ +150 °C | −40 °C ÷ +150 °C | −70 °C ÷ +150 °C | −70 °C ÷ +150 °C |
| Uniformità temperatura | ±2 °C | ±2 °C | ±2 °C | ±2 °C |
| Fluttuazione temperatura | ±0,5 °C | ±0,5 °C | ±0,5 °C | ±0,5 °C |
| Campo umidità | 20 ÷ 98 % UR | 20 ÷ 98 % UR | 20 ÷ 98 % UR | 20 ÷ 98 % UR |
| Accuratezza umidità | ±3 % UR | ±3 % UR | ±3 % UR | ±3 % UR |
| Dinamica termica | ≥ 3 °C/min | ≥ 3 °C/min | ≥ 3 °C/min | ≥ 3 °C/min |
| Campo di pressione | 1013 ÷ 2 mbar | 1013 ÷ 2 mbar | 1013 ÷ 2 mbar | 1013 ÷ 2 mbar |
| Precisione pressione | ±1 mbar | ±1 mbar | ±1 mbar | ±1 mbar |
| Sistema di vuoto | Pompa meccanica rotativa | Pompa meccanica rotativa | Pompa meccanica rotativa | Pompa meccanica rotativa |
| Sistema di refrigerazione | Multistadio | Multistadio | Multistadio | Multistadio |
| Raffreddamento | Ad acqua | Ad acqua | Ad acqua | Ad acqua |
| Materiale vano prova | Acciaio inox AISI 304 | Acciaio inox AISI 304 | Acciaio inox AISI 304 | Acciaio inox AISI 304 |
| Sistema di controllo | DOT AltitudeClimaLogic | DOT AltitudeClimaLogic | DOT AltitudeClimaLogic | DOT AltitudeClimaLogic |
| Software | DiDrus | DiDrus | DiDrus | DiDrus |
| Connettività | Ethernet, RS485, USB | Ethernet, RS485, USB | Ethernet, RS485, USB | Ethernet, RS485, USB |
| Alimentazione | AC 380 V – 50 Hz | AC 380 V – 50 Hz | AC 380 V – 50 Hz | AC 380 V – 50 Hz |
Nota: tutti i modelli SIRAX condividono la stessa architettura tecnologica DOT. Configurazioni e accessori aggiuntivi disponibili su richiesta.
Opzioni e Accessori Disponibili
finestra di osservazione riscaldata
passaggi laterali KF per cavi, sensori e fluidi
colonne/terminali di prova classe KF
rack interni porta-campioni (2 set)
sistema di videosorveglianza interna
sensori aggiuntivi di temperatura e pressione
sistemi di sicurezza avanzati per il vuoto
calibrazione certificata
integrazione con sistemi cliente
Conformità Normative
Progettata per test conformi alle principali normative internazionali:
MIL-STD-810H ↔ IEC 60068-2
MIL-STD-883 ↔ IEC 60749
RTCA DO-160 ↔ EN 60068 / EN 61000
Posizionamento nella Gamma DOT
SIRAX completa la gamma DOT, affiancando le camere climatiche tradizionali e consentendo l’esecuzione di prove climatiche e altimetriche combinate in un’unica soluzione. È la scelta ideale quando la simulazione della quota diventa un parametro critico del test.
