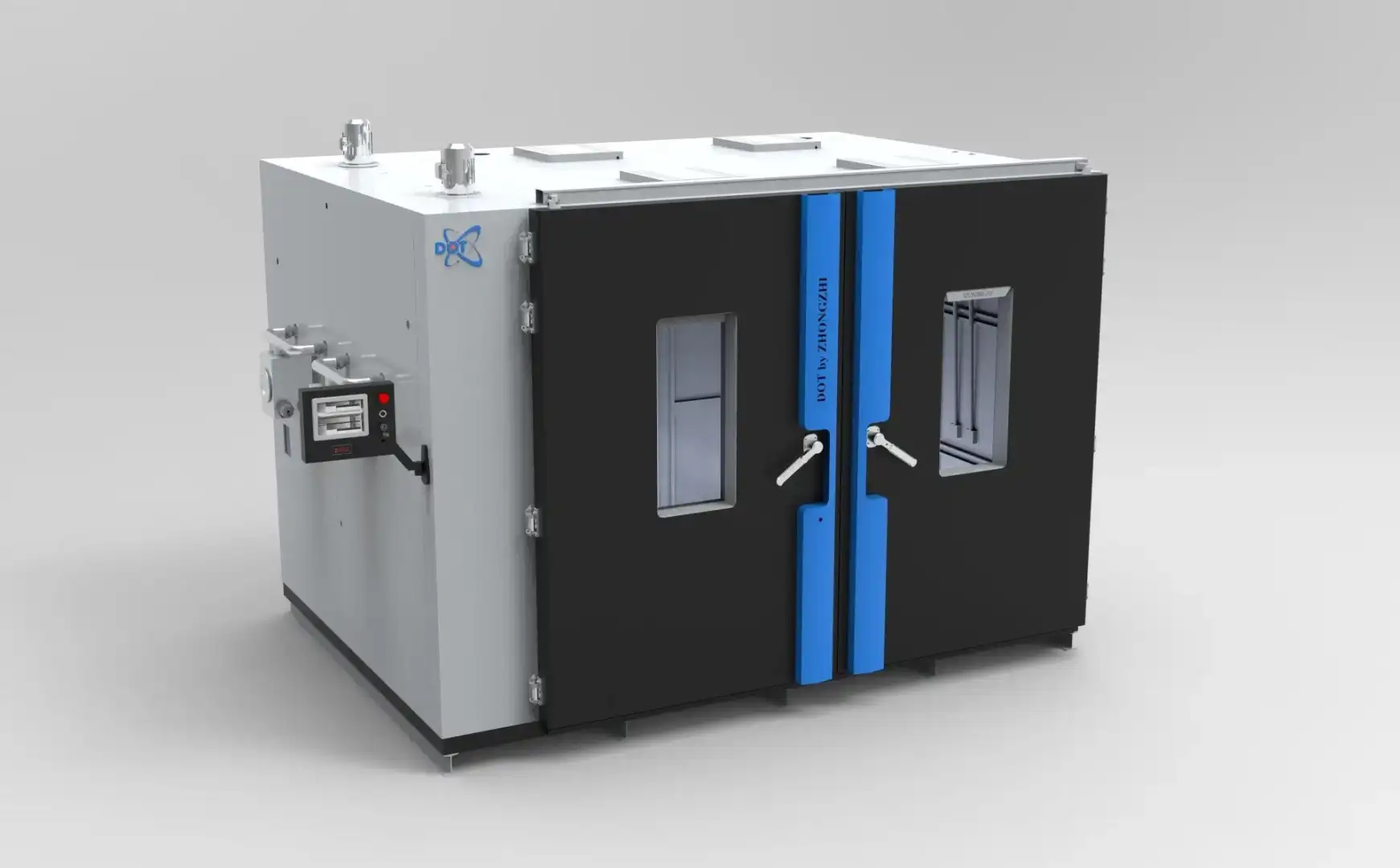

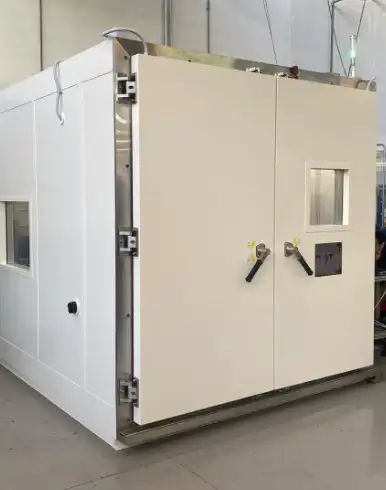

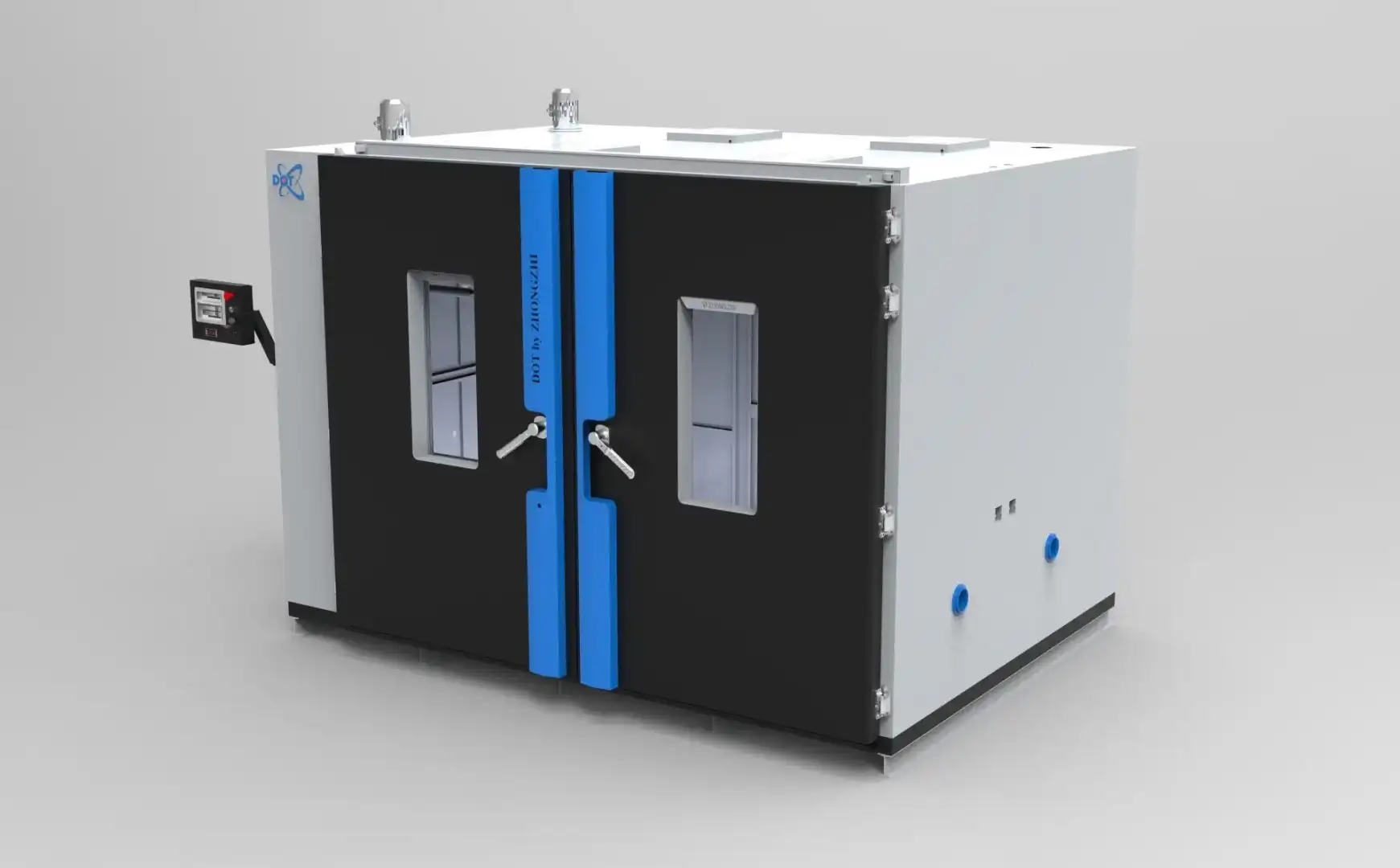

Drogon Monoblocco

Struttura Costruttiva

Materiali

• Interno: acciaio inox SUS 304, finitura tecnica, saldatura continua TIG
• Esterno: acciaio zincato verniciato RAL 7042
• Struttura montata su telaio metallico portante per movimentazione come unità unica

Isolamento termico bistrato

• Lana di roccia ad alta densità (lato interno)
• Poliuretano espanso rigido ad alta resistenza

L’architettura è progettata per assorbire dilatazioni termiche significative senza deformazioni permanenti, garantendo stabilità nel tempo anche in cicli combinati severi.

Gruppo Termo-Igrometrico

• Installazione su basamento inferiore (configurazione standard)
• Possibilità di installazione a soffitto su richiesta
• Ventilatori controllati da inverter
• Distribuzione aria canalizzata per volumi elevati
• Uniformità garantita sull’intero volume utile

Prestazioni Termiche e Climatiche

Campo temperatura

• Temperatura minima configurabile in funzione del progetto (tipicamente −40 °C / −70 °C)
• Temperatura massima fino a +150 °C

Dinamica termica

• Gradienti fino a 10 °C/min (in funzione del volume e della configurazione frigorifera)

Campo climatico

• Test standard 85 °C / 85 % UR
• Estensione fino a 95 % UR su richiesta

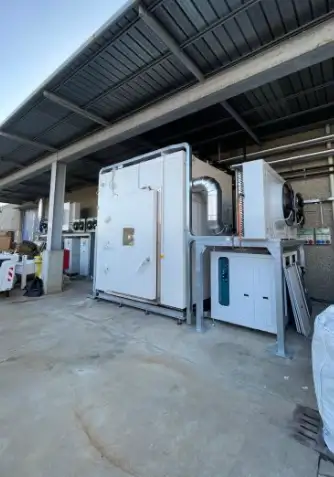

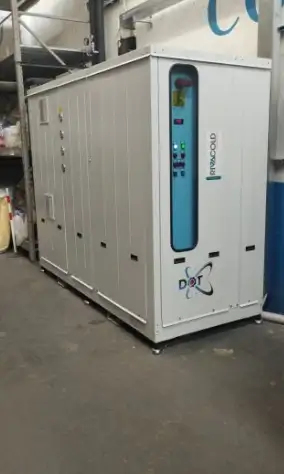

Sistema di Refrigerazione

• Refrigerazione industriale dimensionata in base al volume e al carico termico
• Configurazione ad aria o ad acqua
• Compressori industriali ad alta efficienza (Copeland / Bitzer)
• Refrigeranti conformi al Regolamento UE 2024/573

Pavimentazione e Carichi

• Pavimento strutturale rinforzato
• Superficie antiscivolo
• Portata fino a 3.000 kg
• Idoneo a traffico pedonale e movimentazione interna

Sistema di Controllo e Supervisione

• DOT Touch Panel HMI 10”
• Software proprietario ClimaLogic®
• PLC industriale per gestione sicurezze e interblocchi
• Memorizzazione fino a 500 programmi
• Concatenazione cicli fino a 160 segmenti
• Modifica setpoint durante esecuzione
• Data logging continuo
• Esportazione file ASCII (.log)
• Supervisione remota tramite software Dydrus
• Porta Ethernet

Sicurezze e Dotazioni Standard

• Termostato di sicurezza indipendente
• Pressostati di controllo
• Fori passanti Ø100 mm

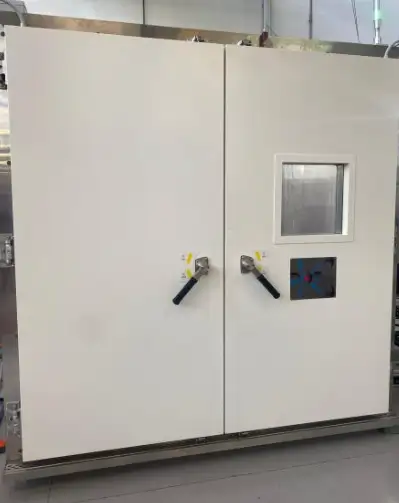

• Oblò multistrato riscaldato anti-condensa
• Illuminazione interna LED
• Valvole di compensazione pressione

Opzioni Tecniche

• Configurazioni EUCAR 1–6 per test batterie
• Sistema infrarosso per test su veicoli
• Monitoraggio gas (O₂ / CO / LEL)
• Sistema aria fresca + estrazione fumi
• Sistema di deumidificazione (<10 % UR)
• Booster refrigerazione
• Configurazioni su specifica cliente

Caratteristiche Distintive della Versione Monoblocco

Rispetto alla versione modulare a pannelli, la DROGON Monoblocco saldata garantisce:

• Continuità strutturale senza giunti meccanici
• Migliore comportamento in condizioni di alta umidità
• Maggiore robustezza in cicli termici estremi
• Trasporto come unità unica su telaio dedicato

Conclusione Tecnica

DROGON Monoblocco è la soluzione walk-in saldata DOT per test climatici industriali ad alta severità, dove robustezza strutturale, stabilità climatica e continuità operativa sono requisiti essenziali.

Progettata per configurazioni completamente personalizzabili, rappresenta la piattaforma ideale per applicazioni industriali intensive e di lunga durata.
