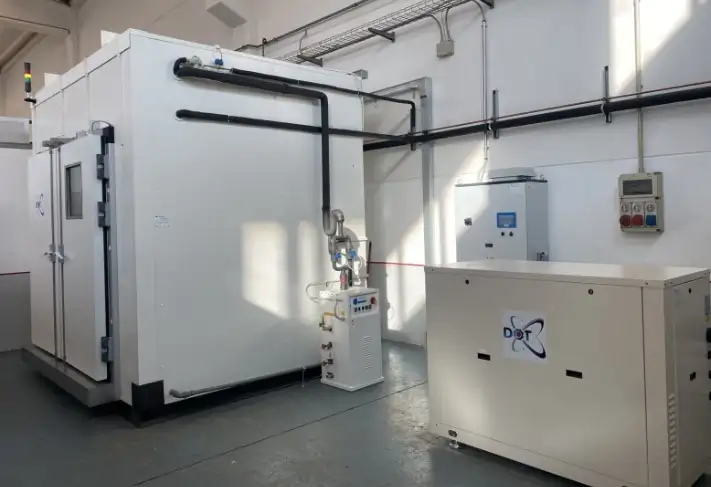

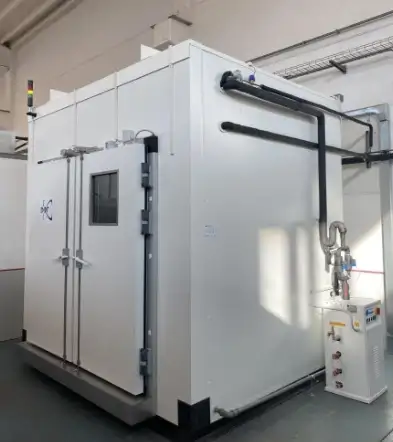

Drogon Modulare

STRUTTURA COSTRUTTIVA

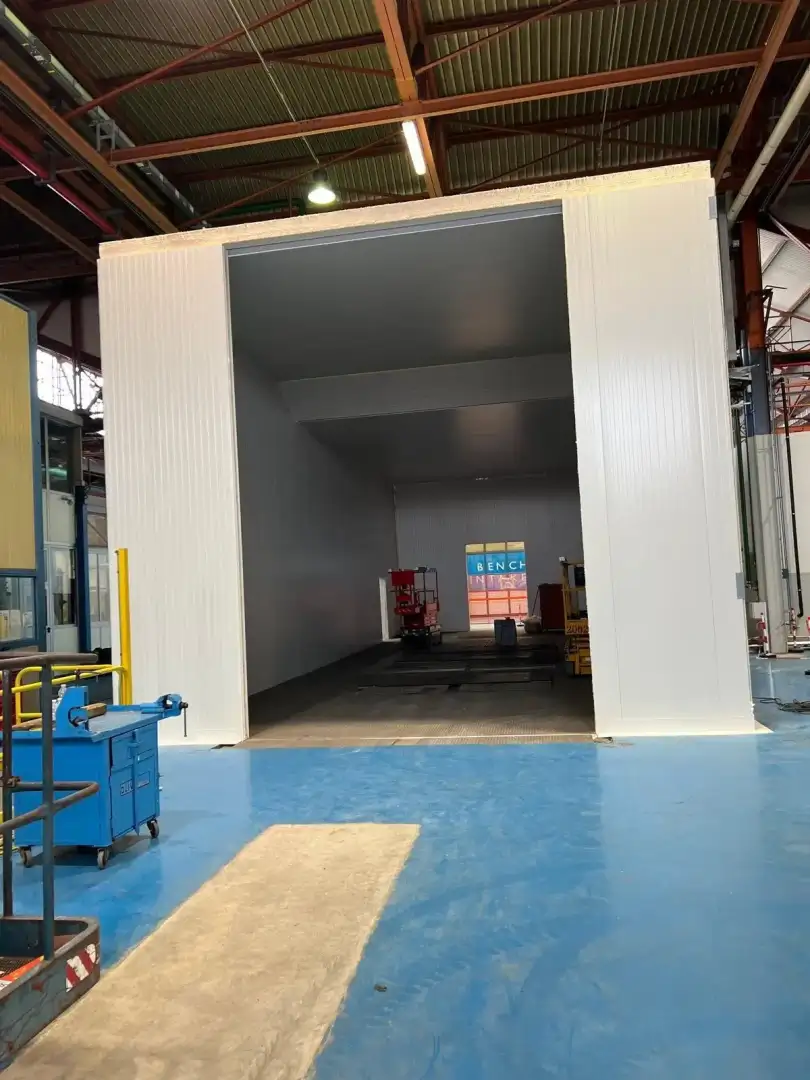

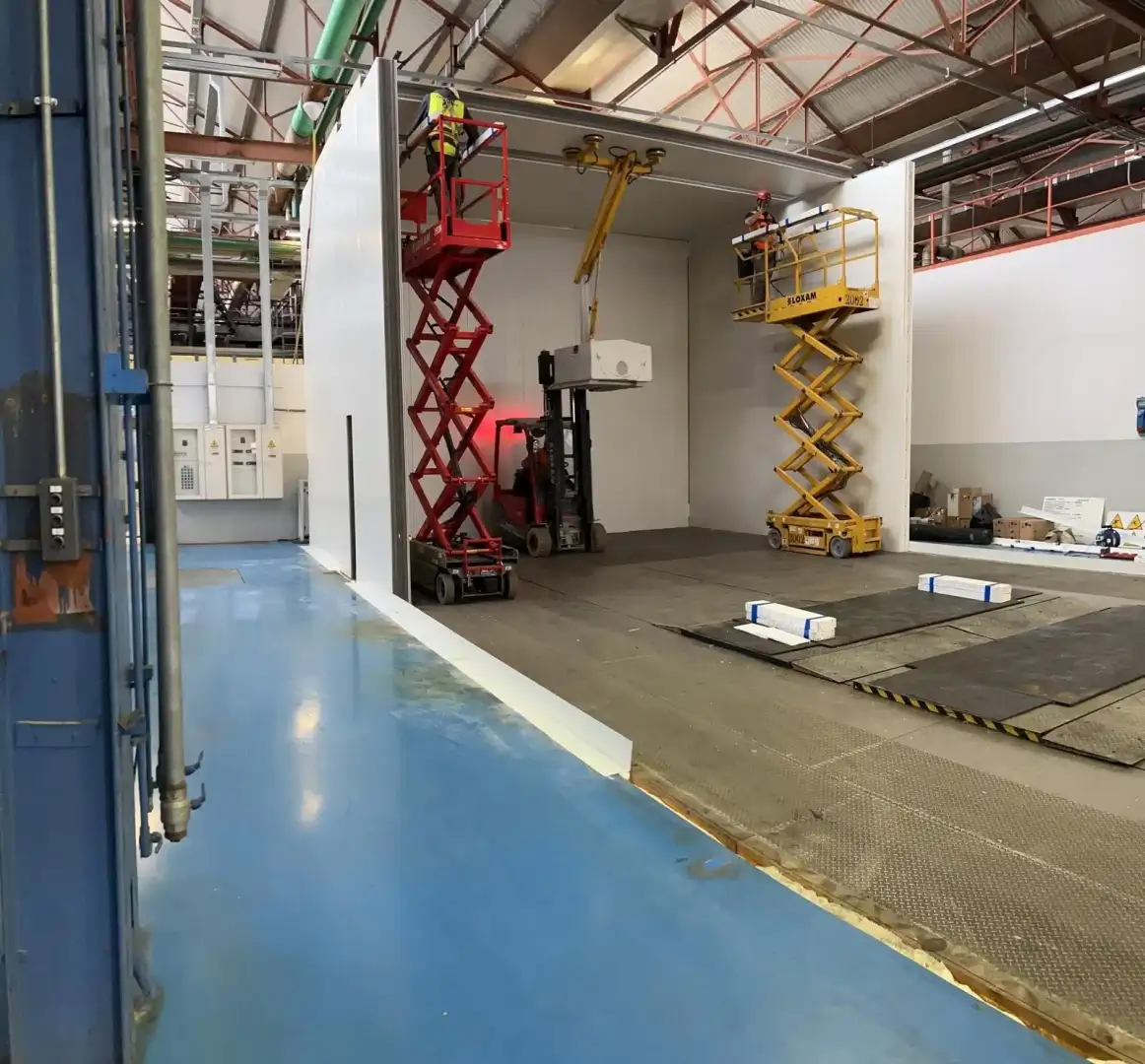

Pannellature modulari

• Struttura autoportante con pannelli isotermici
• Sistema di giunzione con ganci eccentrici ad alta tenuta
• Spessori disponibili: 120 mm – 160 mm

Materiali

• Rivestimento esterno: lamiera zincata preverniciata RAL 9010
• Rivestimento interno: acciaio inox AISI 304

Isolamento termico

• Poliuretano espanso autoestinguente
  • Densità: 40/42 kg/m³
  • Conducibilità termica: 0,024 W/mK a +10 °C
  • Celle chiuse > 95%
  • Resistenza a compressione > 200 kPa
  • Classe reazione al fuoco B3

I pannelli sono uniti con sistema maschio/femmina in PVC autolivellante, sigillati per garantire:

• tenuta termica
• protezione dall’umidità
• stabilità strutturale

PRESTAZIONI TERMICHE E CLIMATICHE

Campo temperatura

• Temperature minime configurabili: −70 °C / −40 °C / −20 °C / +25 °C
• Temperature massime configurabili: +50 °C / +80 °C / +120 °C
• (+120 °C con pannello combinato lana di roccia + poliuretano)

Uniformità e stabilità

• Uniformità temperatura: ±1 °C
• Fluttuazione temperatura: ±0,2 °C
• Uniformità umidità relativa: ±3 % RH
• Fluttuazione umidità relativa: ±1 % RH

Campo climatico standard

• +10 °C ÷ +80 °C

Punto di rugiada

• Minimo: +4 °C
• Estensibile su richiesta

DINAMICA TERMICA

La velocità di variazione della temperatura viene dimensionata in funzione della normativa di prova, del carico termico e del volume camera, mediante configurazione dedicata del gruppo frigorifero e del sistema di riscaldamento.

SISTEMA DI TRATTAMENTO ARIA

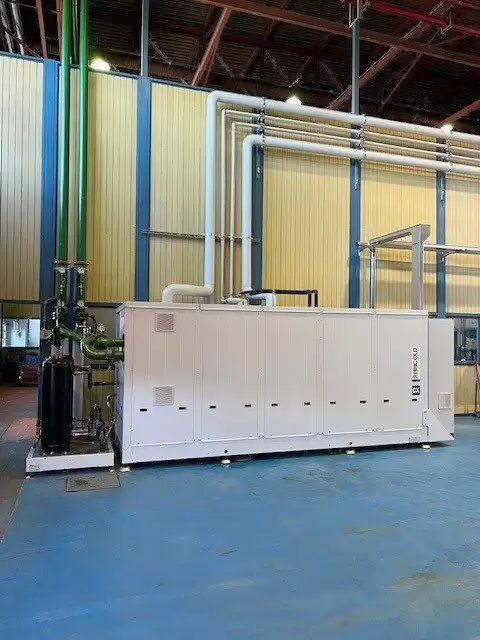

• Gruppo termo-igrometrico integrato
• Ventilatori con regolazione inverter
• Distribuzione aria ottimizzata per uniformità volumetrica
• Possibilità integrazione:
  • ruote entalpiche
  • colonne di deumidificazione

PAVIMENTAZIONE

• Rinforzo strutturale con compensato fenolico 18 mm
• Calpestabile in acciaio zincato striato 50/10
• Finitura inferiore in vetroresina
• Portata fino a 3.000 kg (carrelli a ruote larghe)
• Tappi di rinforzo inclusi

ACCESSI

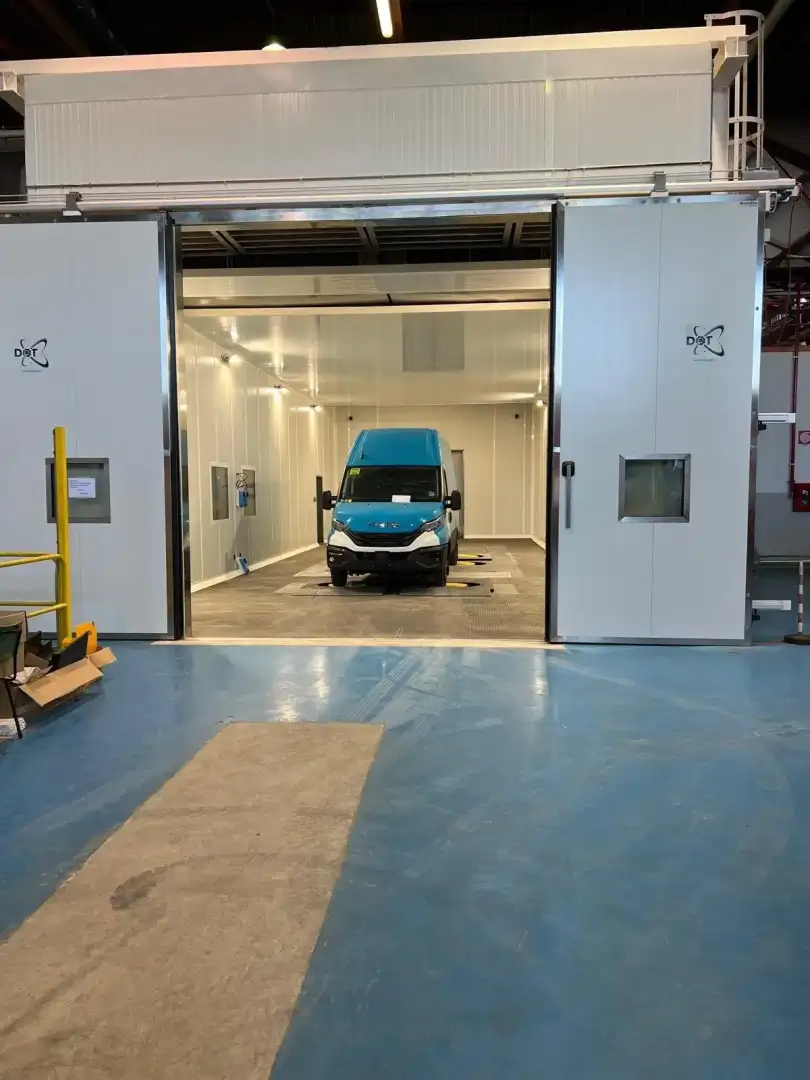

Porte

• Battente singolo

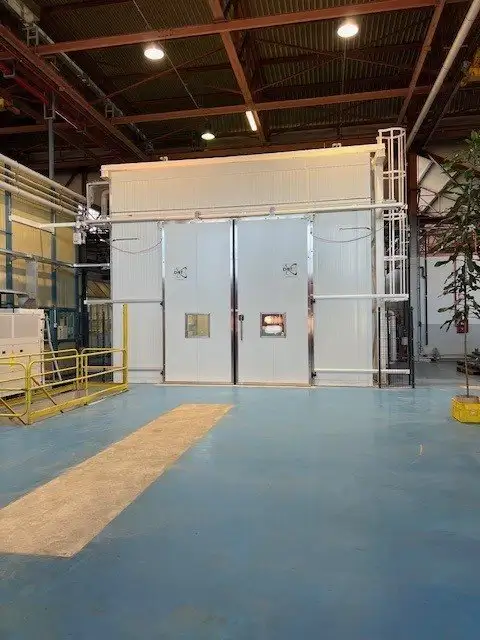

• Battente doppio
• Scorrevole automatica

Dotate di:

• Visiva in vetro multistrato riscaldato anti-condensa
• Sistema di sicurezza e guarnizioni ad alta tenuta

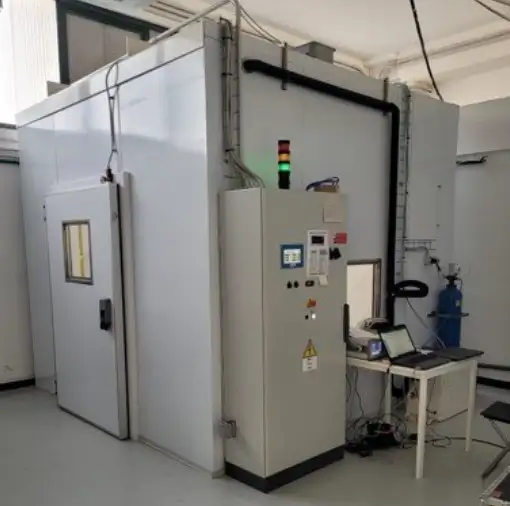

Sistema di controllo e supervisione

• DOT 10” Touch Panel
• Software proprietario ClimaLogic®
• PLC industriale
• Memorizzazione fino a 500 programmi
• Concatenazione segmenti fino a 160
• Modifica setpoint in ciclo
• Data logging continuo
• Esportazione file ASCII (.log)
• Supervisione remota via Dydrus
• Porta Ethernet

OPZIONI TECNICHE

• Sistemi sicurezza batterie EUCAR 1–6
• Porte con anticella
• Visive laterali su misura
• Passaggi tecnici per cavi e sonde
• Blocco porta di sicurezza
• Demineralizzatore per umidificazione
• Pannelli certificati FM Approved
• Refrigeranti conformi Reg. UE 2024/573

POSIZIONAMENTO TECNICO

DROGON Modulare è la soluzione walk-in a pannelli accoppiati della gamma DOT, ideale per applicazioni industriali che richiedono modularità, flessibilità installativa e possibilità di ampliamento nel tempo.
