CAMERA CLIMATICA
DOT TCEM-40+125 | 6.0 m³ – Double Back-to-Back

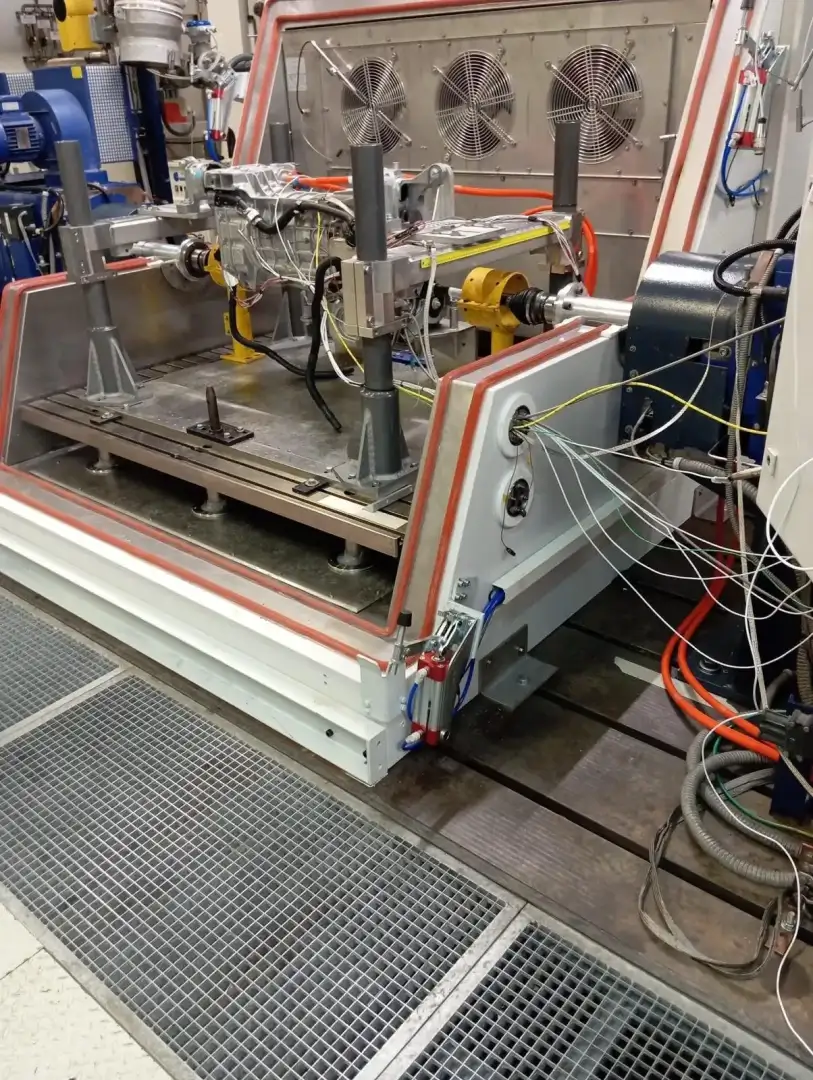

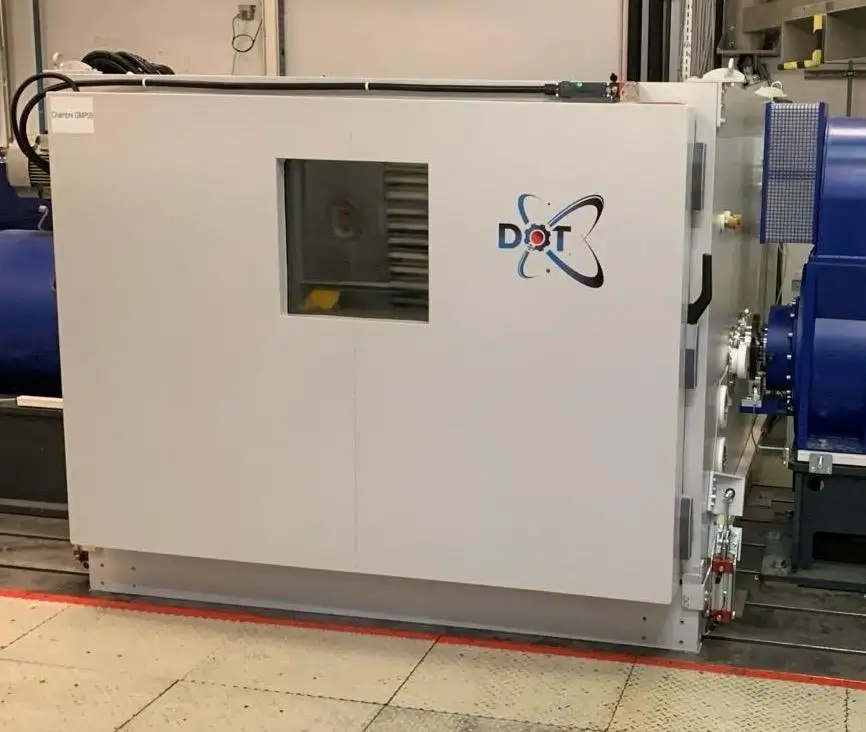

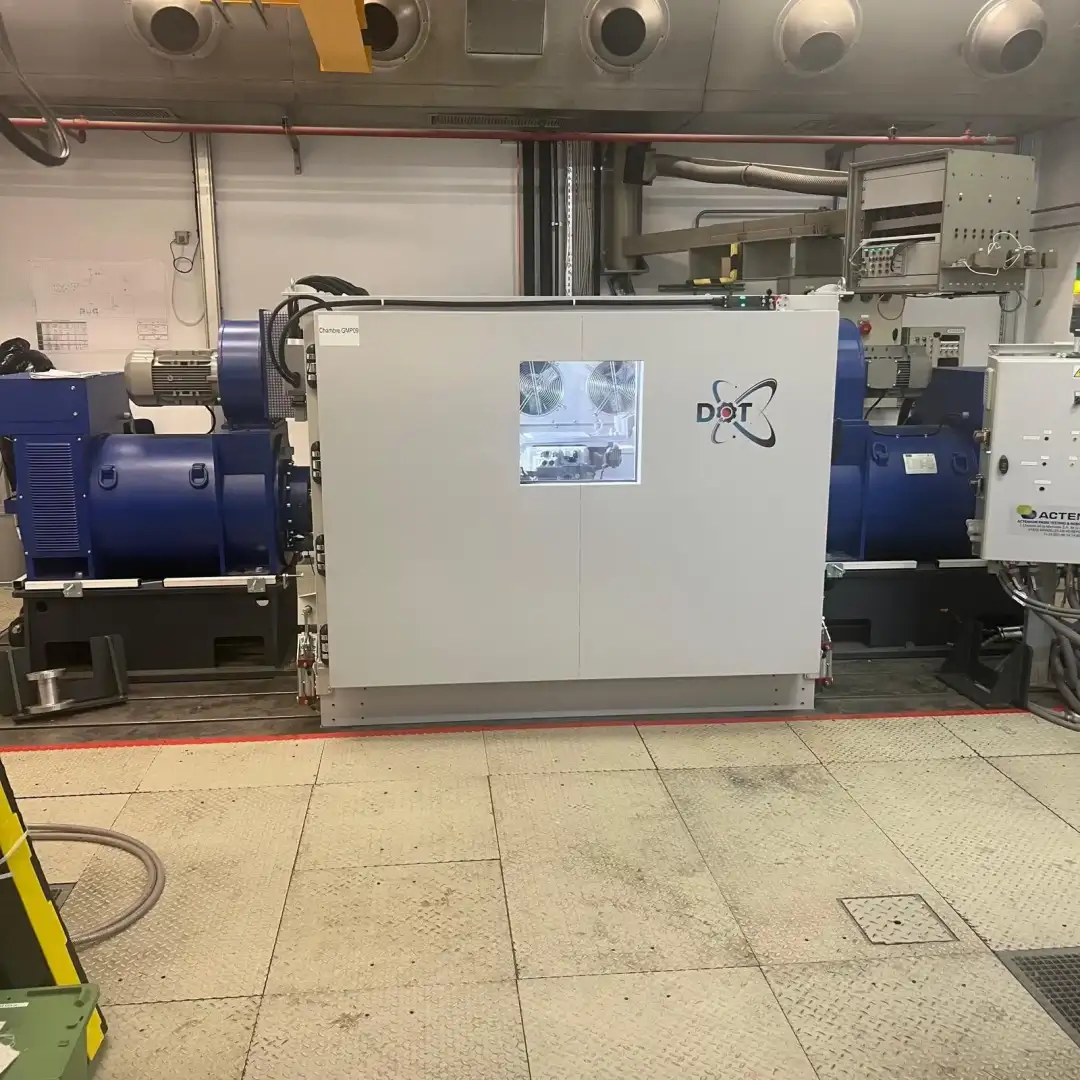

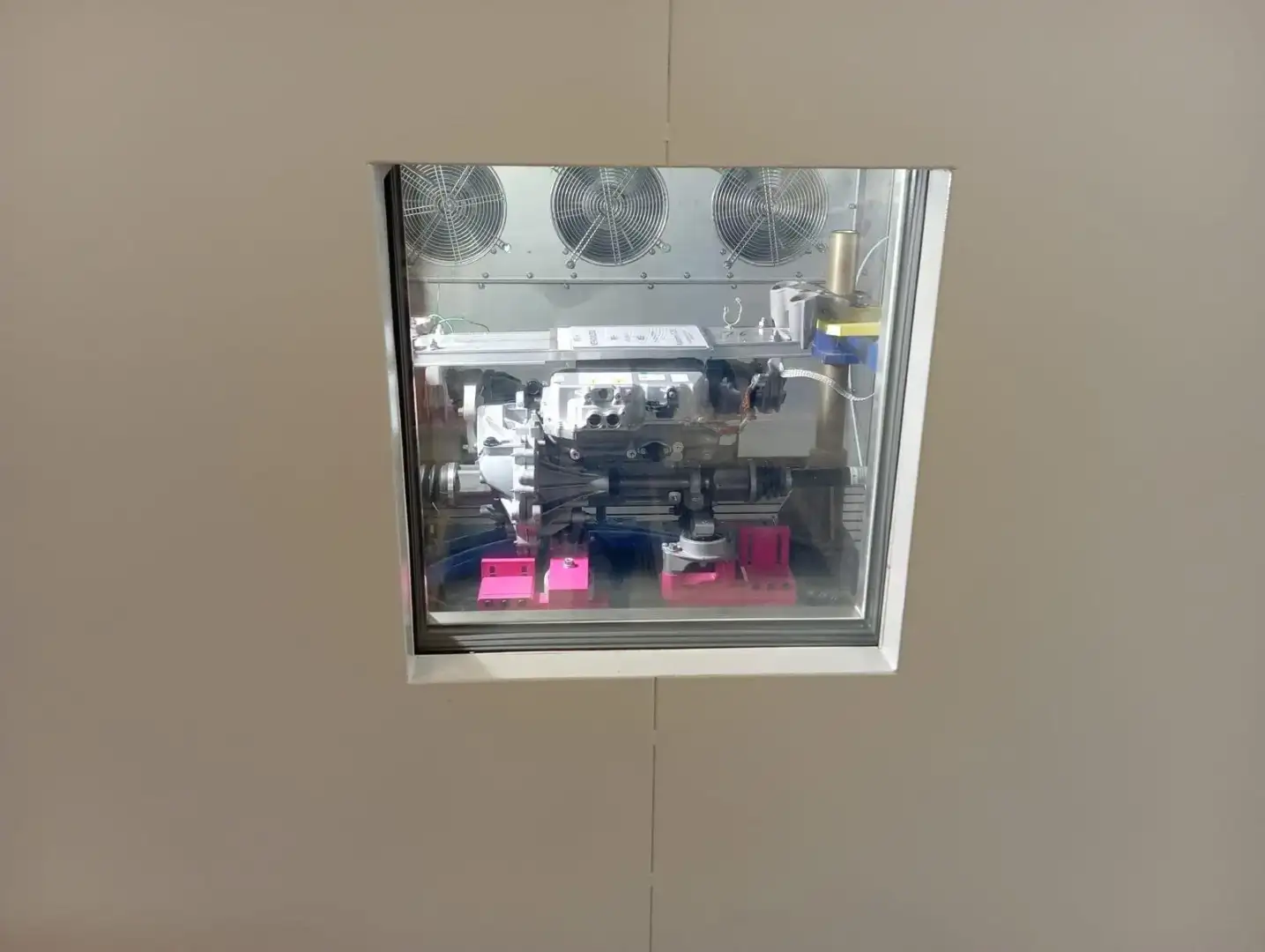

Camera climatica di grande volume progettata per prove termiche e climatiche su sistemi di trazione elettrica in configurazione Double Back-to-Back (B2B), sviluppata per applicazioni automotive ad alta potenza e test dinamici su banco prova.
La configurazione 6.0 m³ consente l’alloggiamento di sistemi motore accoppiati in prova simultanea, garantendo controllo climatico stabile anche in presenza di elevate dissipazioni termiche.
Architettura Costruttiva
- Struttura in acciaio inox AISI 304
- Configurazione a doppio semiguscio saldato per accesso completo al vano prova
- Isolamento termico ad alto spessore
- Pavimento rinforzato per carichi elevati
- Compartimentazione tecnica separata
- Predisposizione per integrazione diretta con banchi dinamometrici
- Struttura dimensionata per carichi dinamici e installazione su massa sismica
La configurazione Double Back-to-Back permette test simultanei su sistemi accoppiati, replicando condizioni reali di esercizio.
Prestazioni Termiche
- Campo temperatura: −40 °C ÷ +125 °C
- Velocità di variazione fino a 4 °C/min
- Stabilità termica nel tempo fino a ±0,5 °C
- Gestione dissipazioni elevate tipiche di sistemi powertrain ad alta potenza
Il sistema è progettato per garantire cicli termici ripetibili anche in condizioni di carico continuo.
Prestazioni Climatiche
- Umidità relativa controllata fino a 95 % UR
- Campo climatico operativo: +10 °C ÷ +95 °C
- Regolazione accurata di temperatura e umidità
- Gestione del dew point secondo climatogramma di progetto
Sistema Frigorifero
- Circuito frigorifero a espansione diretta
- Compressori industriali ad alta efficienza
- Condensazione ad acqua
- Sistema dimensionato per funzionamento continuo in presenza di elevate dissipazioni
Sistema di Controllo
Piattaforma PLC DOT con software proprietario CliMaLogic®:
- Programmazione cicli termici e climatici multi-step
- Monitoraggio parametri in tempo reale
- Data logging integrato
- Connessione Ethernet / TCP-IP
- Compatibilità con sistemi supervisione e banco prova
Sicurezza e Conformità
- Interblocchi di sicurezza
- Protezione sistemi di riscaldamento e refrigerazione
- Monitoraggio continuo parametri critici
- Progettazione conforme alle direttive europee applicabili
Applicazioni
- Validazione powertrain elettrici in configurazione B2B
- Test dinamici su motori accoppiati
- Prove funzionali e di durata su sistemi ad alta potenza
- Programmi di sviluppo automotive avanzati
- Attività R&D su sistemi di trazione elettrica
Configurazioni Personalizzabili
La piattaforma TCEM può essere configurata in funzione di:
- Volume utile richiesto
- Range termici e climatici
- Livello di dissipazione
- Configurazione single o Double Back-to-Back
- Integrazione con banchi dinamometrici
- Normative di riferimento
